Dobrý den, prosil bych Vás o případnou radu k následující problematice. Řešíme problém s vytápěním přístavby budovy, kde hlavní budova je vytápěna kotlem Vaillant VU 282 Turbomax s regulátorem VRT-PZA (přízemí). Přístavba (přízemí) má být vytápěno tímto kotlem přes směšovací stanici Thermix Meibes, která je ovládána prostorovým termostatem. Jak ale ovládat kotel, aby v případě potřeby topil pouze přístavbu nebo původní budovu, popř. obojí? Je možné tento kotel ovládat jednoduše za dvou míst nezávisle (jeho stáří je cca 10 let).
Dobrý den,definujme si základní parametry:
- Jeden kotel s interním čerpadlem a přepouštěcím ventilem.
- Jeden stávající topný okruh (hlavní budova).
- Jeden nový topný okruh (přístavba).
Požadavek: dva nezávislé topné okruhy a jeden zdroj tepla.
Řešení: Dva prostorové termostaty ovládající konkrétní topný okruh + zdroj tepla.
Realizace: Musíme pro každý topný okruh vytvořit nezávislí tj. samostatný okruh.

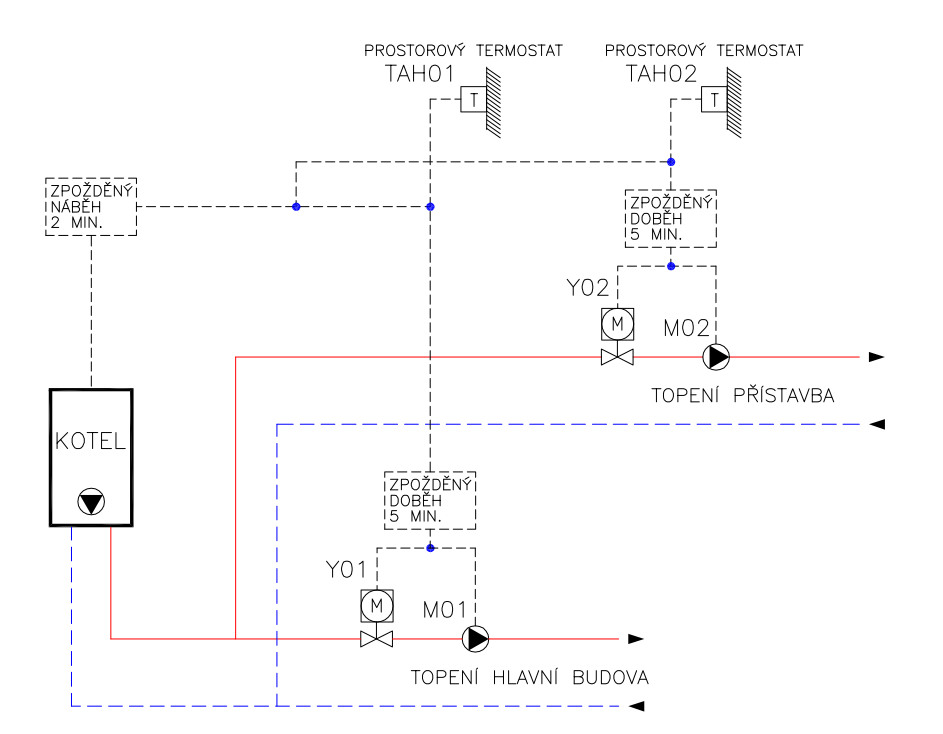

Popis okruhu: Prostorový termostat ovládá uzavírací ventil topného okruhu a zároveň dává povel pro zdroj tepla (kotel). Pro ovládání uzavíracího ventilu použije časové relé se zpožděným odpadem relé (doběh) aby došlo k vypláchnutí kotle. Totéž vytvoříme pro druhý okruh. Pro ovládání zdroje tepla použijeme časové relé se zpožděným přítahem, aby měl uzavírací ventil čas se otevřít. Výstup z časového relé zapojíme na svorky připojeného stávajícího prostorového termostatu. Stávají prostorový termostat a nový prostorový termostat připojíme paralelně k ovládání (cívce) časového relé pro ovládání kotle.
Protože nepíšete jak velký (celkově) je topný systém tak může dojít k tomu, že tlakové ztráty v topném systému budou větší, než zvládne pokrýt kotlové čerpadlo. Poté bude nutné osadit pomocná okruhová čerpadla (M01,M02), která připojíme paralelně s ovládáním uzavíracích ventilů. Směšovací stanici Thermix Meibes bych neosazoval.
Toto je nejjednodušší z možných řešení. Dále bych upozornil, že s navýšením požadovaného výkonu nemusí kotel výkonově stačit. Při počítání provozních nákladů se dá nejvíce ušetřit na provozu kotle, a tudíž bych se zamyslel nad jeho výměnou za nový s lepší účinností. Pokud uvažujete do budoucna nad dálkovým ovládáním pomocí mobilního telefonu, individuálním ovládáním jednotlivých místností, ovládáním přes PC nebo rozšiřování topného systému, tak bych doporučoval osadit řídicí systém.
