LCD-DTE

Poznatky k tvorbě displejů a provozních deníků řídicích systémů AMiT.

PSP3 LCD simulátor

Napsal uživatel Jaroslav Valter dne .

   Zdravím, dávnejšie sme komunikovali. Z dôvodu "hříchy mládí" som sa musel vrátiť k starému PSP3. Otázka je všeobecná. Z neznámeho dôvodu v jednom projekte nejde v module LCD spustiť Simulátor. Skúšal som všeličo a všelijako. Nedokázal som nijako zistiť, čím sa to líši od iných, kde to ide. Máte tušenie, čo za tým môže byť? Nelámte si s tým dlho hlavu, nezabíjate svoj čas, vyžijem aj bez toho, ale je mi to veľmi divné.

LCDschell ADiR

Napsal uživatel Jaroslav Valter dne .

Jaký LCD zvolit v nabídce Display (Mini, 2x16, nebo jaký?) a od tohoto se odvíjí i neadekvátní simulace LCD. Jde vůbec LCD pro ADiR ještě dělat v PSP3?
Odpověď: ano, LCD pro ADiR lze programovat i v PSP3. Pro řídicí systém ADiR se v LCDShellu volí typ Mini, u kterého jsou navíc tlačítka Plus a Mínus které se při programování ADiRu nevyužívají). Simulaci je v případě řídicího systému ADiR nutno brát pouze orientačně.

Dotykové panely EasyView 500

Napsal uživatel Jaroslav Valter dne .

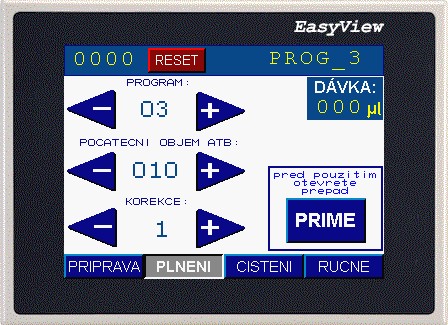

Tam kde je potřeba dotykový panel chránit před mechanickým poškozením ochranou Dotykový displei TECONfólií, nebo potřebujete lacinější variantu APT300, tak je toto celkem dobrá volba (už jsme jich více nasadili a bez problémů). Musíte mít ale na paměti, že tento panel je dost programově omezen (časový program je problém), dále tento panel komunikuje po Modbusu a tím jste také dost omezeni, ale na jednoduché aplikace je dobrý. Ukázku obrazovky ze stroje pro biochemické laboratoře vidíte na obrázku vpravo.

Klávesa ALT

Napsal uživatel Jaroslav Valter dne .

Dobrý den, chtěl jsem v LCDshellu použít samostatně klávesu ALT, ale v nabídce není. Vím, že to znamená alternativa, ale pokud jí tam mám a je i barevně odlišená, hodila by se mi i samostatně. Je možné ji tak využít?
SUPPORT AMiT: Dobrý den, u terminálů 4x20 nelze klávesa Alt samostatně využít.

LCD - ADOS

Napsal uživatel Jaroslav Valter dne .

Jaký modul pro obsluhu LCD u řídicího systému ADOS?
Pokud použijete infraport pro provoz se zařízením PDA - definujeme modul LCD485.
Pokud použijete paralelní terminál - definujeme modul LCDmini

Popis matice na LCD

Napsal uživatel Jaroslav Valter dne .

Komunikace se suportem AMiT - Prosím o radu v záležitosti definice modulu EdMx v LCD. Z důvodu zanechání pozice v modulu DPlan tj. ukončím nastavování ve středu na 3 sloupci a pokud se tam vrátím DPlan je nastaven na středu 3 sloupec což obsluhu mátlo, jsem byl nucen tento modul nepoužít. Byl požadavek, aby při ukončení na obrazovku časového programu vždy byl na 1sloupci v pondělí, a toho jsem dosáhl použitím modulu EdMx (viz příloha). Mám ale takový malý problém: Pokud použiji časový program jen na povely ZAP/¨VYP, nemám možnost 0 a 1 přejmenovat na ZAP, VYP. V modulu DPlan je možnost speciálních kláves -tam to dokážu, ale z dříve uvedených důvodů ho nemohu použít. Prosím o radu jak tento problém vyřešit - mě napadly tyto možnosti:

Soubory:

edmx.zip

Čas v hlášení do provozního deníku v modulu REPORT

Napsal uživatel Jaroslav Valter dne .

Pokud chceme uchovat jakýkoli čas (čas výskytu hlášení, čas trvání hlášení atd.) pro archivaci do provozního deníku zároveň s hlášením, tak tento čas zapíšeme do položky Data2 v modulu Report před jeho aktivací. V provozním deníku vypíšeme hlášení s makrem %D pro datum, %t pro čas a %T pro čas i datum. Děkuji za spolupráci f. AMiT.
