Regulace rodinného domu

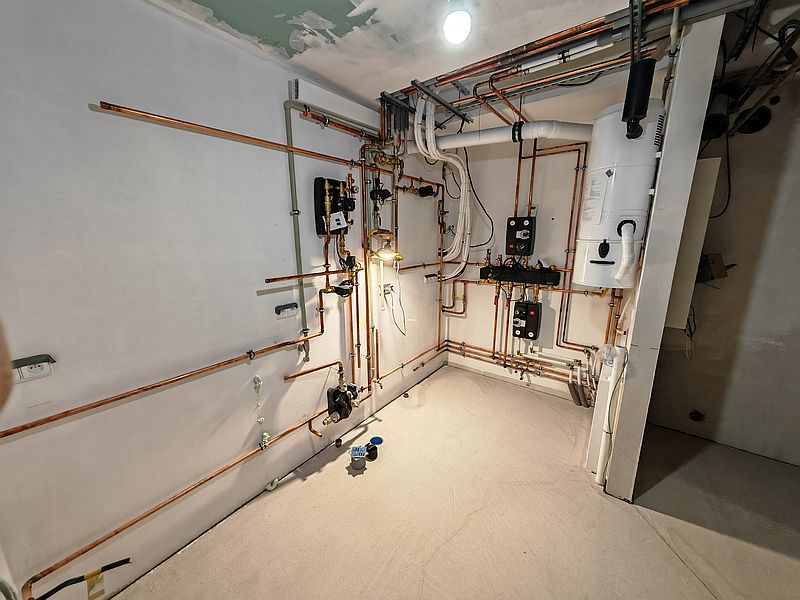

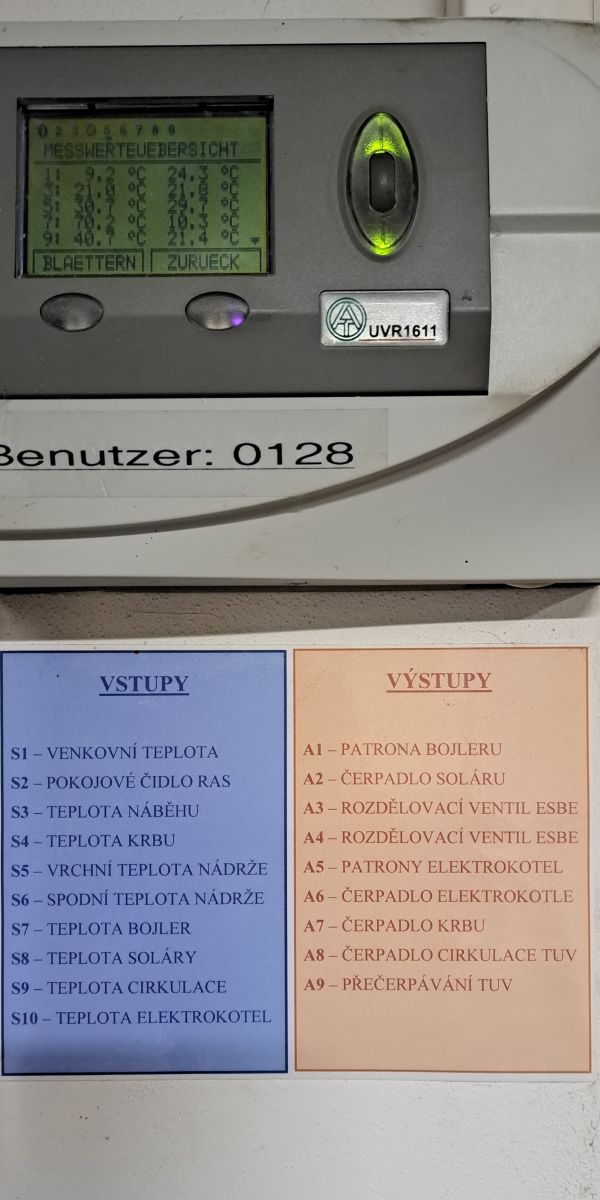

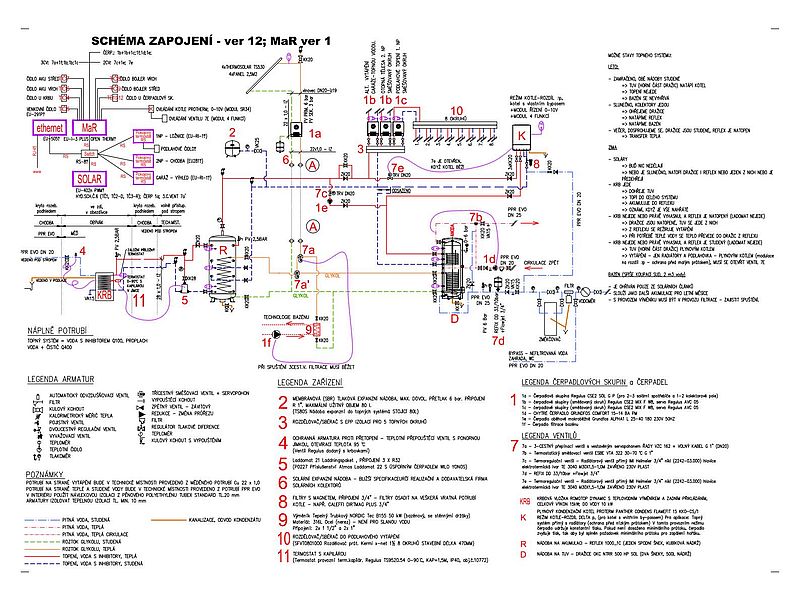

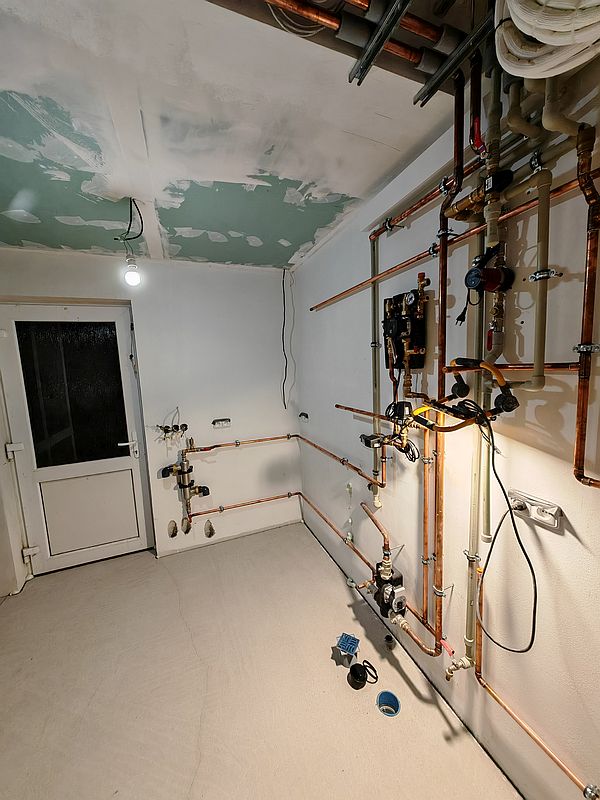

   Dobrý den, chtěl bych vás požádat o radu s regulací. Rekonstruujeme RD a máme již téměř sestrojenou kotelnu. Nicméně řeším regulaci toho systému, ale to, co projektant navrhl původně nelze realizovat, tak hledám náhradu. Na vašich stránkách jsem si všimnul spoustu informací o regulacích, ale chtěl bych se vás zeptat, zda byste mi neporadil nějakou vhodnou regulaci. schéma vytápění a další potřebné informace jsem nahrál sem…
   Původní myšlenka projektanta byla, že systém vytápění bude "podtlakový", že čerpadlové skupiny si budou nasávat vodu z hlavního rozvodu a regulace spustí kotel v případě, že akumulace nemá dostatek teplé vody. Nebylo zamýšleno, aby kotel topil do akumulační nádrže (protože nedokáže odhadnout, kolik tepla by měl do ní vložit.
   Netvrdím, že je nutné komplexně řídit vše. Někdy můžou být tři jednoduché systémy postačující a jednodušší než jeden komplexní. Zas na druhou stranu, když ty řídící komponenty o sobě ví, mohou třeba ve webovém rozhraní už zobrazit kompaktní informace.
Základní informace o domě:

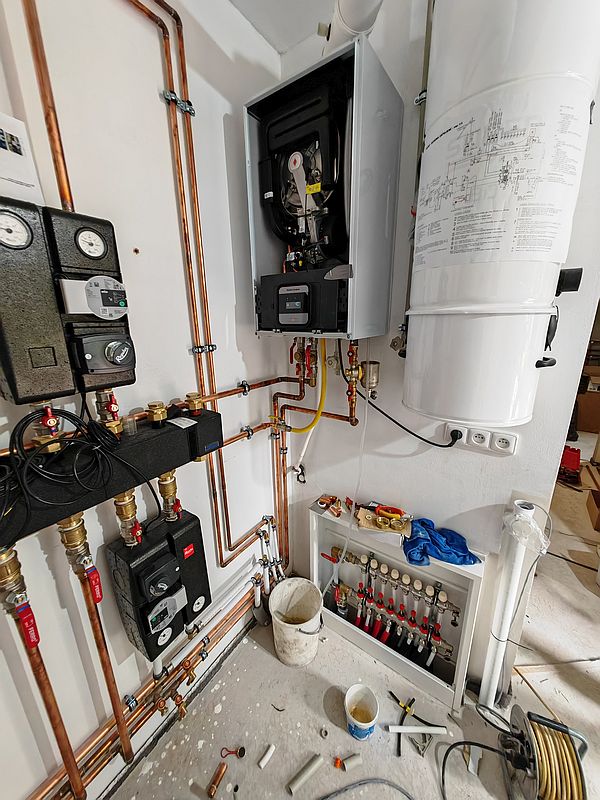

Dům je vytápěn plynovým kotlem Protherm Panther Condens 15 KKO-CS/1. Současně s tím tam mám:
 - krbovky s teplovodním výměníkem a zadním přikládáním, cca 10 kW do vody, 15 kW celkem.
 - na hlavní střeše budou 4 solární fototermické panely s výkonem cca 7 kW.
 - akumulační nádrž pro soláry s jedním šnekem, 1000 L
 - nádrž na TUV, se dvěma šnekama, 500 L
 - dále tam je klimatizace s možností topení (zatím taháme jen rozvody – typ vůbec neřeším)
 - na hlavní střeše bude i fotovoltaika s baterií v technické místnosti, ale to na vytápění nemá vliv.
 - rekuperace s entalpickým výměníkem – zatím tahám rozvody vzduchotechniky.
 - chtěl bych také jednou ohřívat bazén ... koupací sud atp.
   Dům v horním patře má radiátory v každé místnosti, navíc v koupelně je podlahovka, ale řešená RTLkem jak zkrat z otopného žebříku. Slunce prosluní pouze oba dětské pokoje. V pracovně obvykle vytopí vše PC.
   Ve spodním patře je podlahovka všude a v koupelně jsou dva malé žebříky na ručníky. Celkem je dole navrženo 8 větví. Jen obývák může být osluněn sluncem, takže jestli nějaké ekviterma, tak to má smysl pro obývák a max. kuchyň. Je samozřejmě třeba se zamyslet i na odstavení topení v případě, že si zatopíme.
   Ve zkratce všechno k domu. Za každou radu budu rád. Děkuji.

Regulace spirály PID

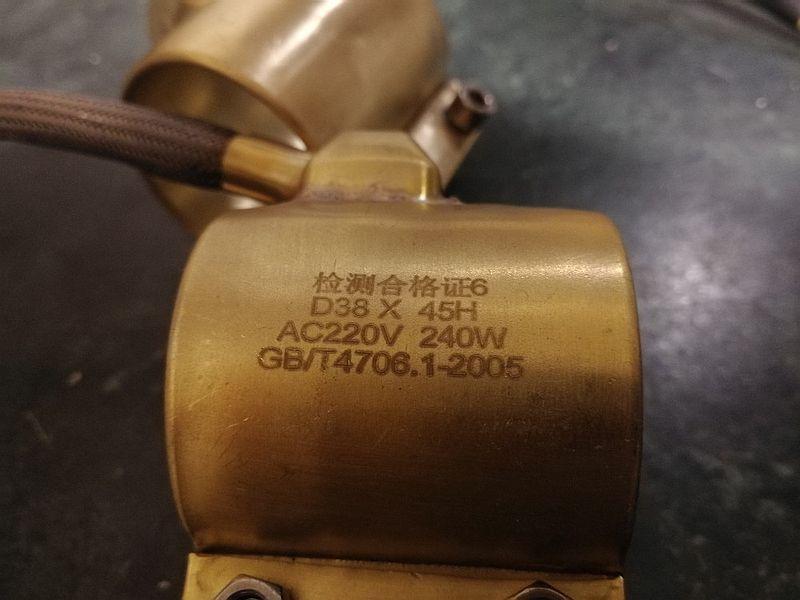

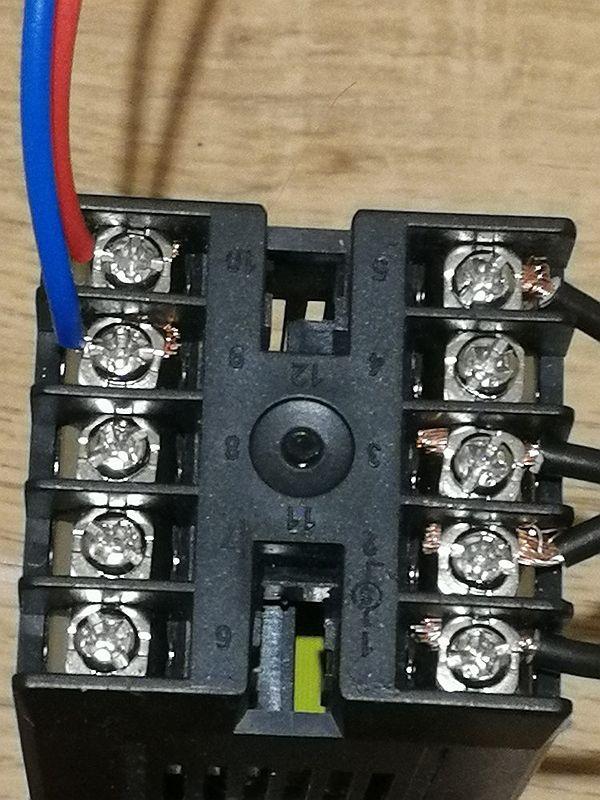

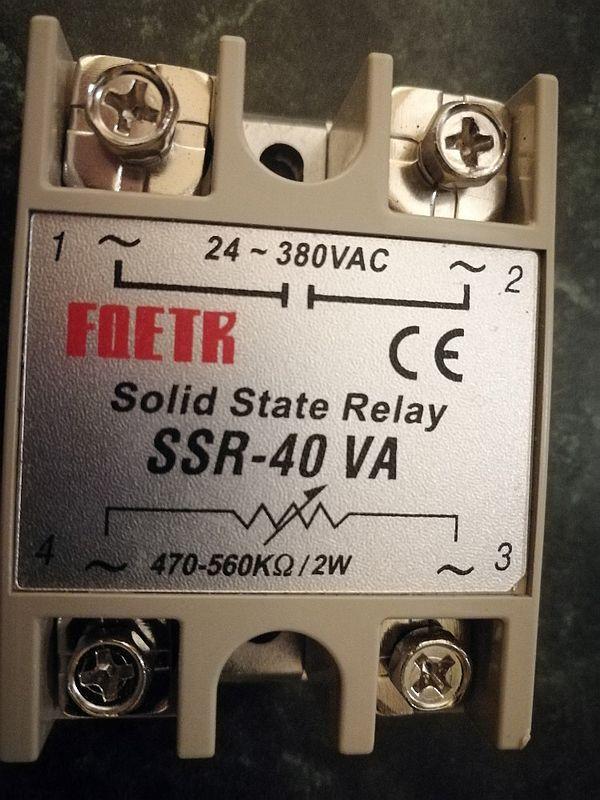

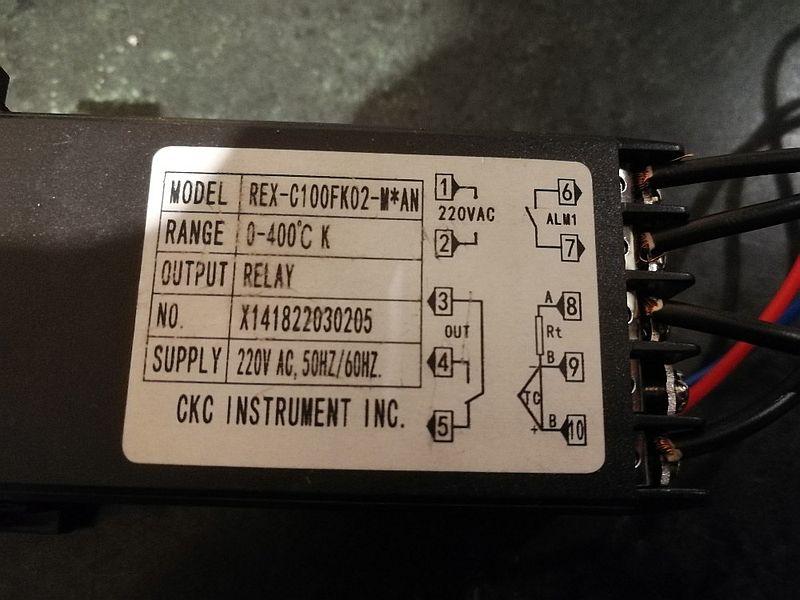

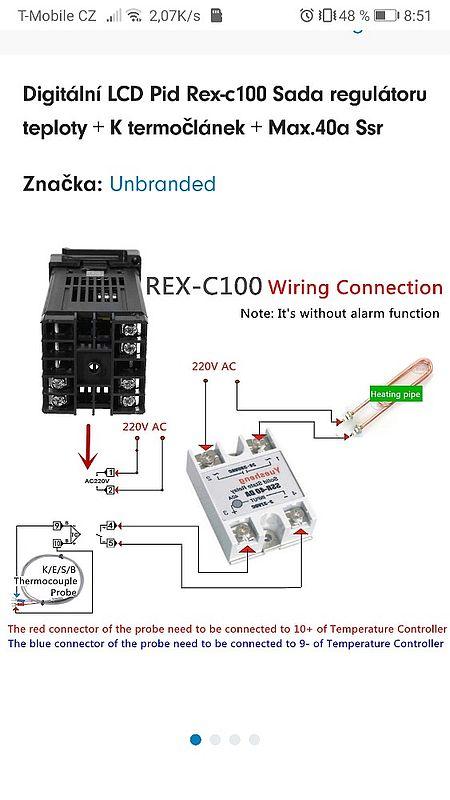

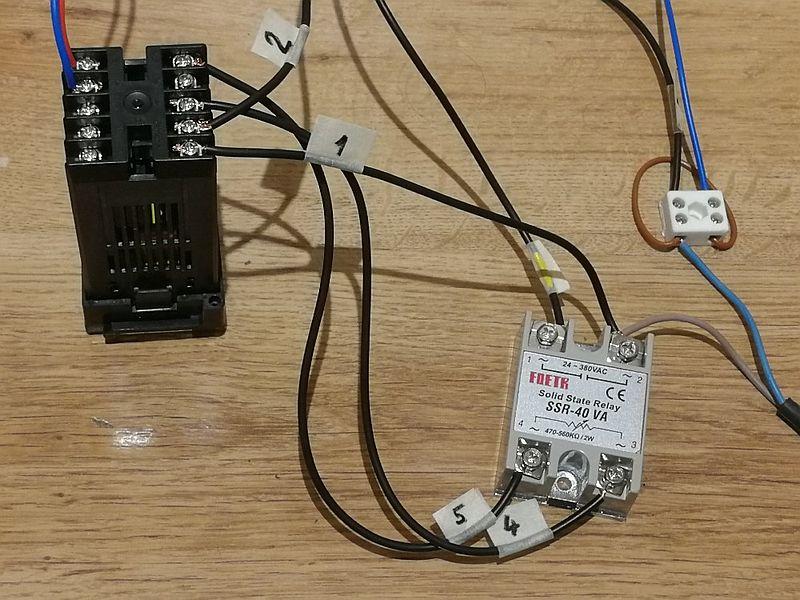

   Dobrý den, poslal jsem dotaz přes formulář na stránkách, ale vždy se objevilo chybové hlášení, a tak to zkouším přes email. Pokud jde o mechanické řešení problémů, tak si umím poradit, skoro vždy. Nicméně elektronické systémy jsou pro mě cizí vesmír. Potřebuji regulovat teplotu, ale neumím přenastavit PID regulaci a zatím mi nikdo nedokázal říct co je špatně. Koupil jsem průmyslový termostat Rex-c100, topnou spirálu GB/T 4706.1-2005 a polovodičové relé SSR40VA. To polovodičové relé je nejspíš špatně podle toho, co jsem zatím zjistil potřebuji SSR40DA, ale samozřejmě to není z mé hlavy. Každopádně podle jednoho technika by to mělo regulovat teplotu i bez toho SSR, ale není tomu tak. Když odpojím samotnou spirálu (čidlo nechám zapojené je součástí spirály) a místo toho dám třeba žárovku, tak to úplně normálně reaguje na změnu teploty a Rex-c100 spíná dle nastavených parametrů. Bohužel když zapojí spirálu tak po zapnutí teplota nekontrolovatelně stoupá klidně k 300°C i když je na SV nastaveno třeba 25°. Rex-c100 mám v továrním nastavení, pouze měním požadovanou hodnotu SV. Uměl byste poradit, kde může být problém?

Regulace PID paster

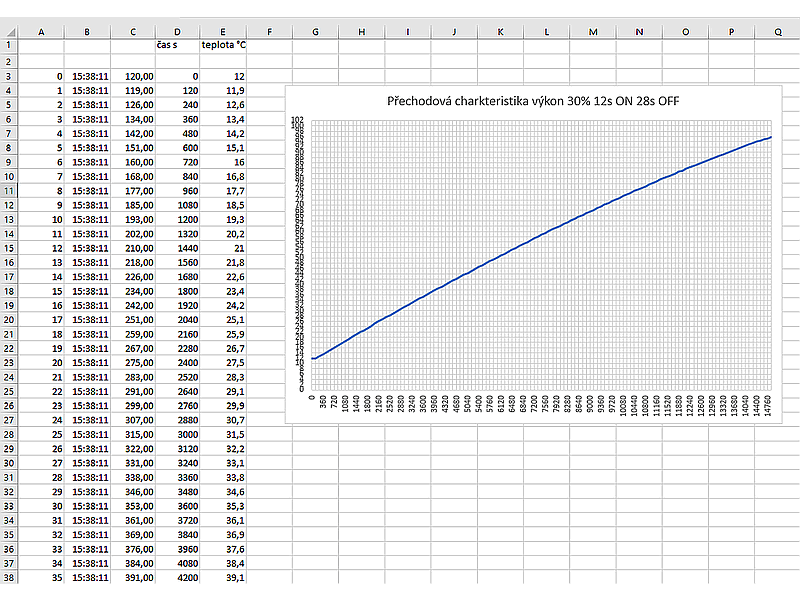

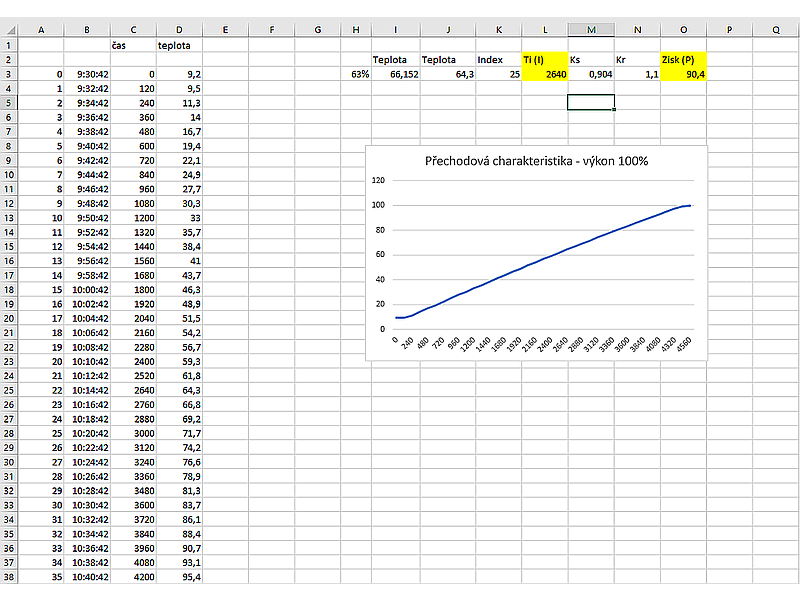

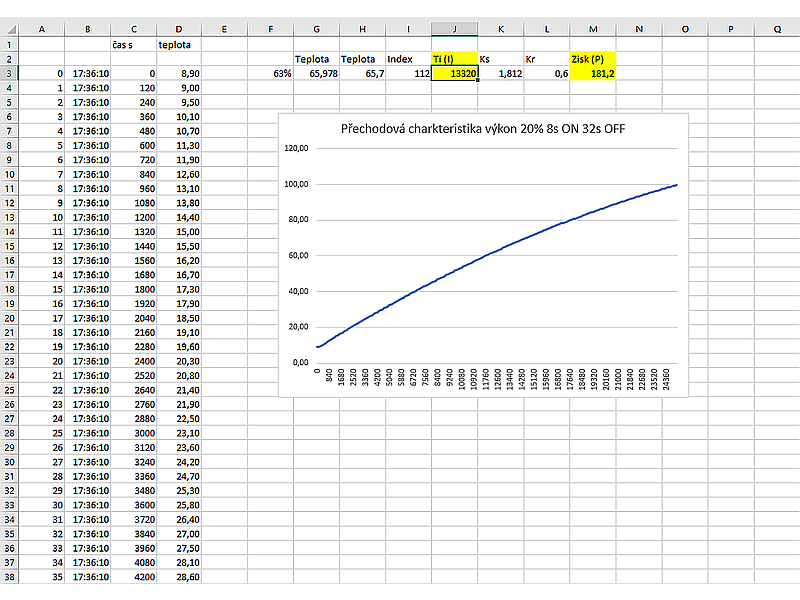

   Dobrý den, prosím Vás o konzultaci nastavení PID regulátoru. Chystám se na nastavení parametrů P a I u pasterizátoru na mléko dle tohoto návodu jvalter.cz/sites/default/files/soubory/vzduch12.pdf. Pasterizátor má oběhové čerpadlo, které žene horkou vodu od 3f topné spirály kolem kotle, ve kterém je mléko. Čidlo je umístěné na dně kotle (měří teplotu mléka, ne vody kolem kotle). Zapojení spirály je ON/OFF.

PID regulátor

   Dobrý den, máme v práci problémy právě s PID regulací.
Proces: neutralizace průmyslových odpadních vod – chemický průmysl.
Popis: produkujeme kyselé odpadní vody, které potřebujeme před vypuštěním do kanalizace zneutralizovat. K neutralizaci používáme roztok hydroxidu vápenatého, ten je dávkován vzducho-membránovým čerpadlem do nádrže, kde se míchá s odpadní vodou. Odpadní voda přitéká kontinuálně pomocí elektronického čerpadla s regulací výkonu, průtok do nádrže 3-6 m3. Čerpadlo dávkování vápna pracuje v režimu: perioda spouštění čerpadla, minimální doba chodu a maximální doba chodu. K regulaci pH je využíván PID regulátor.
 1) pH na výstupu stále kolísá a to hodně. Např. mezi 8-9
 2) pokud vypustím velké množství kyselé vody, zvýším tím průtok kyselých vod do nádrže a regulátor nestíhá – nedochází k dostatečné neutralizaci.
 3) Měli jsme dvoutýdenní odstávku provozu. Teď po rozjetí, máme nový problém, a to že nedochází k regulaci výkonu čerpadla od vápna.
   Čerpadlo buď jede na 100% nebo vůbec, a to jsme v nastavení parametrů nic neměnily. Čím by to mohlo být? Pokud zkusím upravit parametry, vypadá to, že regulátor pracuje, jak má – nízké pH zkouší pomalu zvedat výkon čerpadla, ale jakmile dosáhne hodnoty zase jsme tam kde jsme byli, čerpadlo jede na 100% výkon nebo nejede...
Máte nějaké nápady? Odkud jste prosím? Programátor, který to rozjížděl tři roky zpátky není k dispozici a než najdeme náhradu, tak se zkouším ptát u Vás. Děkuji za odpověď.

Řízení topení z Aku nádrže + přebytky FVE

   Dobrý den. Řeším řízení topení na komfortní a úspornou hodnotu. Systém topení je radiátory z akumulační nádrže. Je v ní topná patrona, kterou bych chtěl udržovat úspornou hodnotu topení tedy 18° v patře a přízemí (obojí je jedna místnost), tou patronou bych chtěl i řešit přebytky FVE tedy aby čidlo řešilo spínání patrony dle potřeby buď pwm regulací pro přebytky nebo full výkon pro vytápění.
   Nádrž také lze nabíjet výměníkem v kamnech. To bych nazýval komfortní topení. Tedy 22° a to jen v případě že se natápí kamny v případě dosažení této teploty a teplota AN> bojleru bych chtěl zároveň zapnout čerpadlo pro natopení bojleru.
   Takže čerpadlo topení bude udržovat teplotu 18°za pomocí elektrické patrony v nádrži a v případě že se začne topit v kamnech, tak se řízení čerpadla pro radiátory zvýší na 22°. V přechodném období, kdy FVE vyrábí dostatek energie i v přebytcích, tak spínat čerpadlo topení či bojleru taktéž spínat. Jestli bude teplota v nádrži pro úspornou/komfortní vytápění by si myslím mohlo jít řízením ekvitermy. Tedy hodnota teploty v nádrži pro udržení 18°a v případě vyšší teploty (natopení kamny/přebytky) by to bylo na 22°. Ekvitermní hodnotu by mohly udržovat 2části topené patrony (on/off) tedy 4kw a ty 2 zbylé kW v třetí fázi by bylo pwm pro přebytky.

Regulace v novém domě

   Dobrý den, poskytujete i placené služby nastavení správně regulace vytápění/rekuperace v místě? Četl jsem blog a je jasné, že se v oboru vyznáte, proto bych byl rád, aby mi pomohl někdo odborně zdatný se zkušenostmi z praxe. Letos jsem dostavěl a zatím se mi nepodařilo vyregulovat soustavu ke spokojenosti. Mám tepelné čerpadlo, podlahové topení a rekuperaci. Jsme z Dobříše, cca 30 min jižně od Prahy.

Nastavení Protherm Ray 12kW

   Dobrý den, prosím o radu, jak nastavit kotel pro komfortní teplotu v domě. Máme kotel Protherm Ray 12 KE/14 EU a k tomu podlahové topení na plochu 105 m2. V podlaze 18 cm EPS, na zdi taky 18 cm a ve stropě vata 40 cm. Zkoušel jsem nastavit kotel na minimální výkon 2kW a teplotu 25°. Problém je v tom, že když kotel jede nonstop v tomhle režimu, tak po cca 14 hodinách už z kotle leze 28° a v ložnici se nedalo spát jaké tam bylo dnes teplo. Myslel jsem si že když kotel natopí vodu na 25° tak vypne spirála a pojede jen čerpadlo a když klesne tak zase spustí spirála. To je normální nebo mám něco špatně v kotli?
   Zkoušel jsem dneska ráno nastavit termostat, aby kotel topil v cyklech 3 hod zapnuto, 3 hod vypnuto ale nevím co to udělá.
Co byste doporučil? Za mě ideální by bylo mít kotel 9kW který jde zregulovat na 1kW a mohl by topit 20 hod denně a mohlo by to fungovat a v případě větší zimy přidat na více kW nebo si pomoci krbem, když jsme doma. Ale to by znamenalo koupit nový el kotel 9kW a tento prodat. Děkuji za radu.
