Dobrý den, mám nově osazený kotel Vaillant ecoTEC pro VU 6/5-3 s ekvitermní regulací SensoCOMFORT VRC720/3 (náhrada za dosloužilý Protherm KLO30). Kotel vytápí dvougenerační patrový rodinný dům (rekonstrukce r. 1972 - přízemí cihla 45cm, patro armaporit 30cm). V r. 2007 zateplení (polystyren 5cm) + plastová okna. V přízemí 3 obytné místnosti + přísl., v patře 4 obyt. míst + přísl., vstupní chodba, hala + schodiště. Celkem je osazeno 13 radiátorů Karado s celkovým výkonem 25 kW, termostatické hlavice, rozvod v mědi. 3 místnosti v přízemí momentálně utlumeny, protože se neobývají.
   Po osazení kotle nastavil topenář denní teplotu 7:00-23:00 na 22°C, noční na 20,5°C, topnou křivku na 1,2. Kotel topil pulzně (stejně jako starý Protherm). Při intervalech vypnutí kotle byl v místnostech pocit chladu. Zvednutím denní teploty na 22,5°C se situace trochu zlepšila ale stále to nebylo ono.
   Ve Vašem příspěvku https://jvalter.cz/vaillant-sensocomfort-regulator z 15.10.2024 popisujete stejný topný systém v podobném domu. Odtud jsem převzal doporučení nastavit topnou křivku na 0,8 a Připojení tepl. místnosti na "Aktivní" (od topenáře bylo nastaveno "Rozšířené"). Zprvu vše vypadalo dobře – radiátory byly mírně teplé, v místnostech příjemná teplota po celou dobu. Během dne však teplota v místnostech stoupá (zvláště když svítí slunce) až na 25°C a kotel stále topí. Jede i celou noc na teplotu 22-22,5°C, i když je požadováno 20,5°C. Postupně jsem se pokusil snížit topnou křivku na 0,7 a 0,6, ale vůbec to nepomáhá. Při původním nastavení topenářem byly za den spáleny cca 3 m3 plynu při novém nastavení 5 až 5,5 m3. V místnostech je sice pocitově stálá teplota (ale moc vysoká) a spotřeba plynu velká. Poradíte mi nějaké jiné nastavení?

   Dobrý den, tady to vypadá, že regulace se snaží kompenzovat nějakou chybu, ale už to není v její moci (proto nepomáhá snižování topné křivky). Pro přesnější označení problému prosím zašlete:

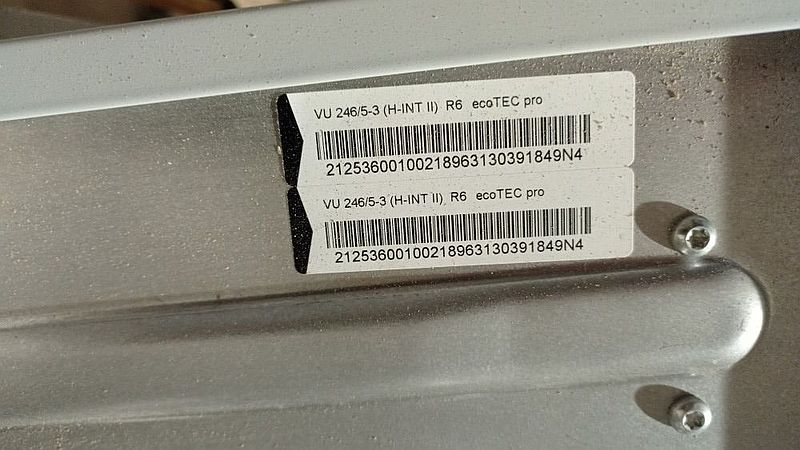

 1) Foto štítku kotle, foto místa osazení prostorového přístroje, foto místa osazení venkovního snímače.
 2) Změřte teplotu topné a vratné vody u prvního a posledního radiátoru a pošlete hodnoty: venkovní teplota **°C; prostorová teplota **°C; teplota topná voda **°C / teplota **°C vratná voda kotle; teplota topná voda **°C / teplota **°C vratná voda prvního radiátoru; teplota topná voda **°C / teplota **°C vratná voda posledního radiátoru.
 3) Výpis všech parametrů VRC720/3. Je jich hodně, ale potřebuji získat přehled o celkovém nastavení.

Dobrý den, děkuji za Vaši reakci. Provedl jsem požadovaná měření a zjistil následující:
Kotel: na displeji kotle je 37°C; výstup z kotle: 31°C; vrat do kotle: 24°C.
Nejbližší radiátor (č 104 ve schématu): přívod: 27°C; vrat: 27°C.
Nejvzdálenější radiátor (č 202 ve schématu): přívod: 26°C; vrat: 26°C.
Měření jsem prováděl Smart Digitálním multimetrem s teplotním čidlem.

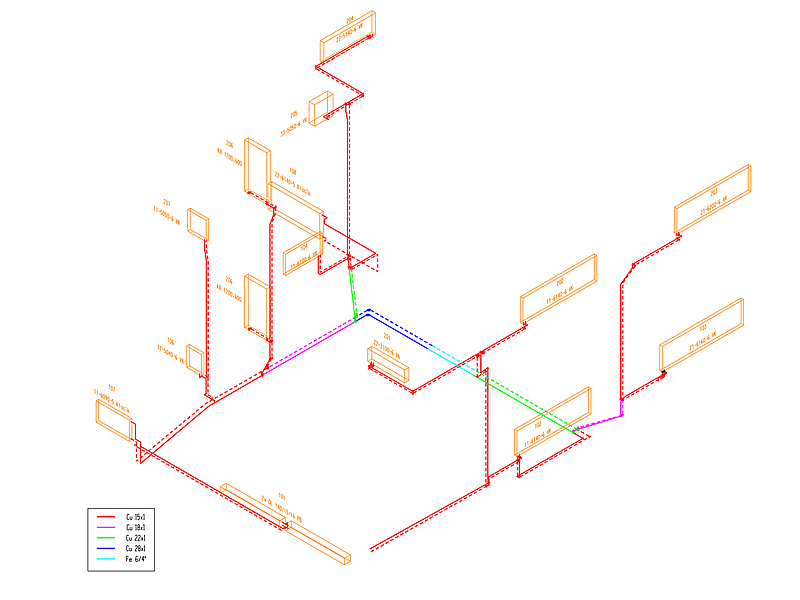

   Pro lepší představu a orientaci přikládán 3D schéma rozvodů "341 Topení 3D.pdf" (chybí tam napojení kotle (kotlů – ve sklepu mám ještě ATMOS C18)) a jsou v místě světle modrých čar a už je to celé v mědi.
   Měření bylo dost problematické. Kotel vždy chvíli jede, pak vypne a má na displeji přesýpací hodiny. Když jsem chtěl, aby jel déle (abych pohodlně stihl všechna měření), zvýšil jsem krátkodobě požadovanou teplotu na 24°C. Kotel však stejně nezapnul. Musel jsem počkat až sepne přirozenou cestou. Podmínky měření jsou vidět na "Hodnoty při měření.jpg" Stejně je tam vyšší teplota než požadovaná (23°C), ale v tomto okamžiku kotel topil.

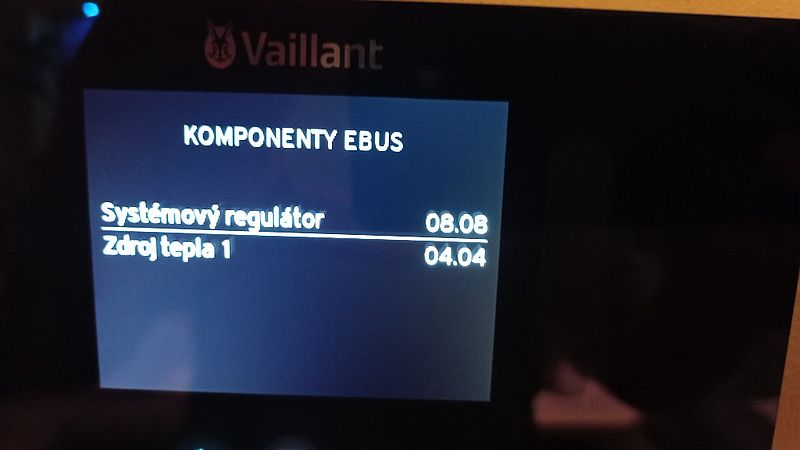

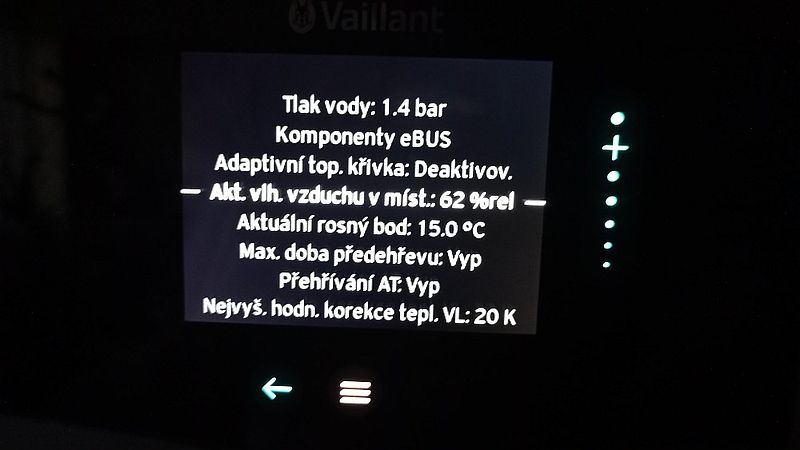

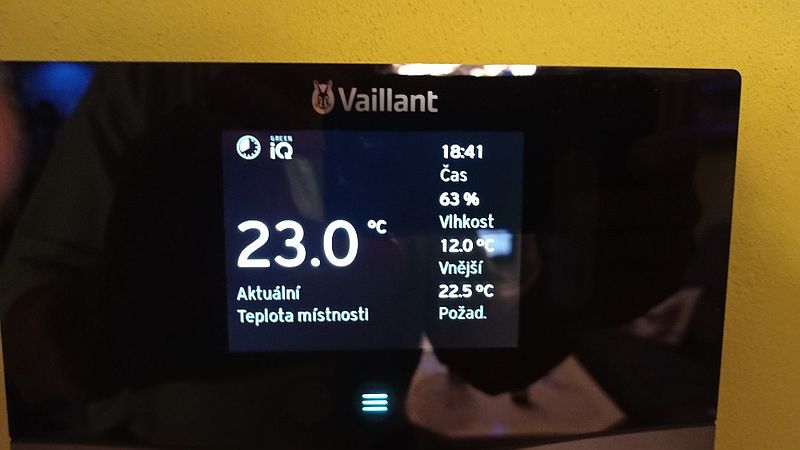

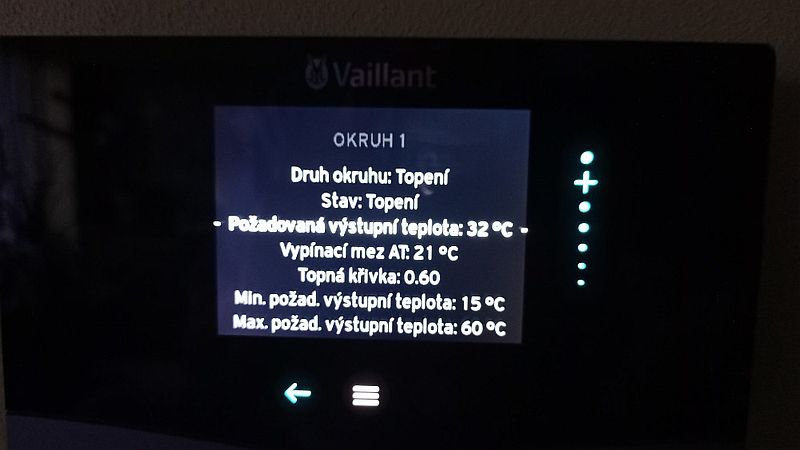

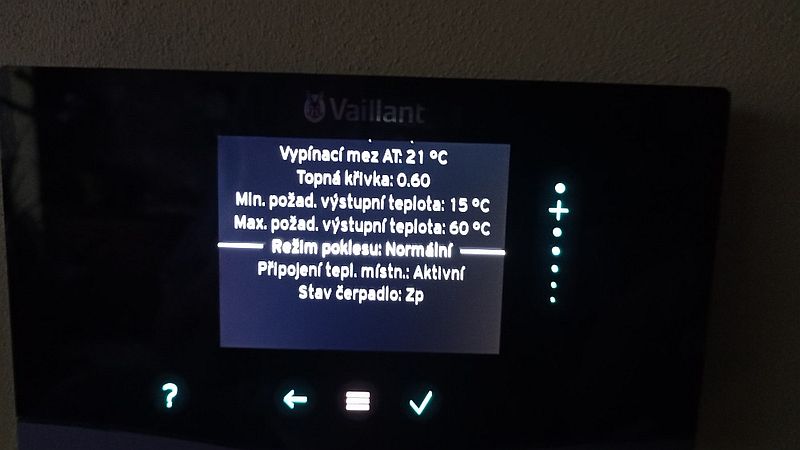

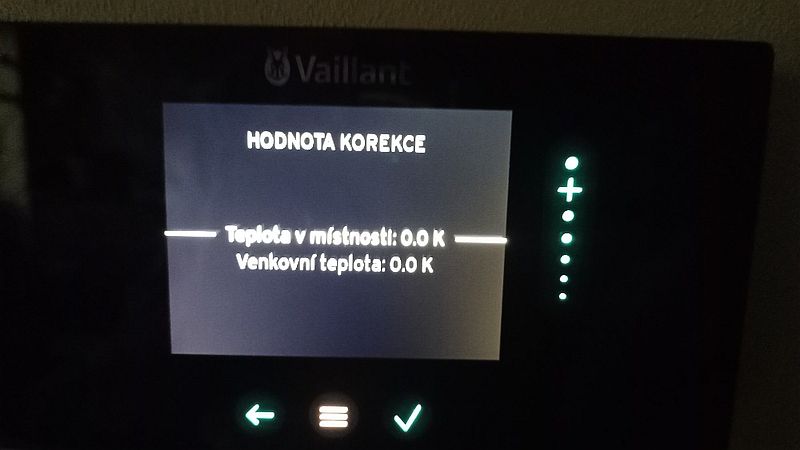

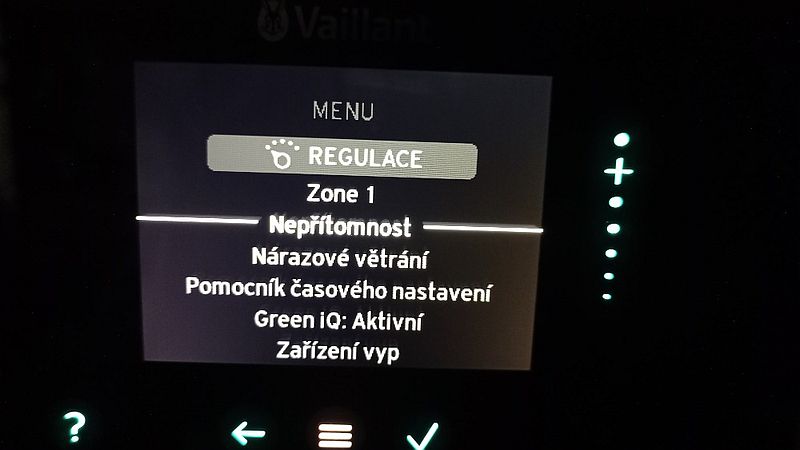

   Dále přikládám snímky jednotlivých menu termostatu, na kterých jsou vidět hodnoty nastavení. Snad jsem ofotil všechny potřebné. V příloze je také umístění termostatu, čidla a štítek kotle.

   Dobrý večer, děkuji za podklady. Rozhodně jsme se posunuli dále. Začnu postupně a budu číslovat, ať máme pořádek v okruzích zájmu:
 1) V nastavení regulace zatím nevidím zásadnější rozpor, zatím necháme.
 2) Prostorový přístroj osazen na vhodném místě – v pořádku. Doufám, že vpravo od něj to je zrcadlo a ne televize (pro jistotu, že tam není jiný zdroj lokálního tepla).
 3) Venkovní snímač je sice v rohu (obecně se proudění vzduchu moc do rohu nechce), osobně bych ho dal z druhé strany okna, ale předělávat to nebudete, zásadnější problém by to nemělo dělat, takže v pořádku.
 4) Měření kotle: teploty i teplotní spád v pořádku. Rozdíl teplot má být 5-10°C což je, takže to napovídá že teplo bylo předáno, ale vůbec s tím nekorespondují měřené teploty radiátorů.
 5) Měření radiátory: nejenom, že tam není žádný rozdíl teplot, takže teplo nebylo předáno, ale někde se nám ztratili 4°C k prvnímu radiátoru, a ještě teplota vratné vody z radiátoru je teplejší než teplota vratky do kotle. Prosím zopakujte měření ještě jednou.
 6) Zkontroluje filtr na topné vodě, jestli je čistý.
 7) Napište nastavení čerpadla na parametru D.014 a zjistěte nastavení přepouštěcího ventilu podle zaslaného manuálu str.20.
 8) Podle toho, co jste poslal, je chyba v průtoku kotlem. Uvidíme až pošlete druhé měření. Jestli je tam více zdrojů tepla, bývá často chyba i tam. Bylo by dobé schéma zapojení nebo fotky s popisem ať to můžeme vyloučit i tam.
 9) Zase podle prvního měření se zdá být také problém i v nastavení průtoku jednotlivými radiátory. Pošlete fotku připojení radiátoru (jestli a já je tam radiátorové šroubení na vratné vodě), fotku radiátorového ventilu s nasazenou a sundanou termostatickou hlavicí. K problému nastavení průtoku radiátorů se můžete inspirovat na https://jvalter.cz/prutoky.
   Skoro s jistotou mohu říci, že problém bude rozhozený hydraulický systém, ale může to být jeden problém nebo více malých problémů. Uvidíme, až s dalšími podklady. Poprosím o preciznost, protože zde budou rozhodovat detaily, které vy zatím nevidíte.

Dobrý den, děkuji za další rady a náměty.
 k bodu 2: Ano, vedle vypínačů je zrcadlo – televize je na protilehlé stěně.
 k bodu 5: Měření na různých místech domu tak, aby byly hodnoty v návaznosti je problematické, protože kotel nedrží kontinuálně stálou teplotu. Ta stále kolísá a kotel často vypíná. Tak se stane, že než změřím hodnoty na kotli, dojdu ze sklepa do přízemí, nebo patra a tam načtu údaje, je už situace přímo u kotle jiná. Jak už jsem minule psal, snažil jsem se tomu předejít tím, že jsem dočasně zvýšil požadovanou teplotu na 24°C v domnění že kotel pojede, dokud této teploty nedosáhne (starý kotel reagoval na zvýšení, nebo snížení okamžitě). U Vaillantu to tak ale není. Včerejší měření u radiátorů jsem zřejmě udělal právě v době, kdy už kotel netopil.
   Dnes jsem provedl měření po 7. hodině ráno, kdy přešel z útlumového nočního režimu do denního, a přece jen delší dobu topil. Naměřené hodnoty jsou následující:
Teplota na displeji kotle: 41°C; Výstupní potrubí: 35°C; Vratné potrubí:30°C.
Nejbližší radiátor: přívod: 33°C; vrat: 30°C.
Nejvzdálenější radiátor: přívod:30°C; vrat: 28°C.

   Nevím, jestli to k něčemu pomůže, ale udělal jsem měření i na dalších radiátorech. Jejich číslování odpovídá minule zaslanému 3D schématu a přiloženému "Nastavení radiátorů.pdf". Bohužel hodnoty ale neodpovídají hned ráno naměřeným hodnotám u kotle, protože kotel mezi tím několikrát zapnul a vypnul a teplota v místnostech už také byla jiná.
   Č. radiátoru (Přívod/Vrat): 101 (33/31); 102 (utlumený – neměřen); 103 (utlumený – neměřen); 104 (33/30) (nejbližší, měřený ráno); 105 (ve schéma chybně 206) neměřen; 106 (neměřen); 107 (30/28); 201 (neměřen); 202 (30/28) (nejvzdálenější, měřeno ráno); 203 (26/23); 204 (32/27); 205 (32/30); 206 (35/31); 207 (33/26).
   k bodu 6: Filtr k novému kotli topenáři nedali. Starý Protherm měl na přívodu čerpadlo a mezi ním a kotlem byl filtr. Teď tam není nic. Filtr je sice na vratu za čerpadlem pro ATMOS, ale tato větev do proudění k Vaillantu nezasahuje (na foto "Napojení 2" za kotlem u stěny). Nebo má nějaký filtr Vaillant uvnitř?
   k bodu 7: Vůbec si s tím nevím rady. Dle návodu na str. 15 jsem se dostal zadáním kódu 17 do úrovně pro instalatéry. Pak mi tam skočilo "D.---", plusem jsem zadal 014. Pak tam bylo velké D.014 a pod tím malá 0. Tam jsem skončil – plusem jde nulu zvětšovat, mínusem ubírat, ale jak zjistit jaká je tam nastavena hodnota nevím. A jak zjistím nastavení přepouštěcího ventilu taky nechápu. To se mám podívat někam do kotle po odkrytování? V popisu je tabulka otáček regulačního šroubu – to tam mám něco přenastavit?

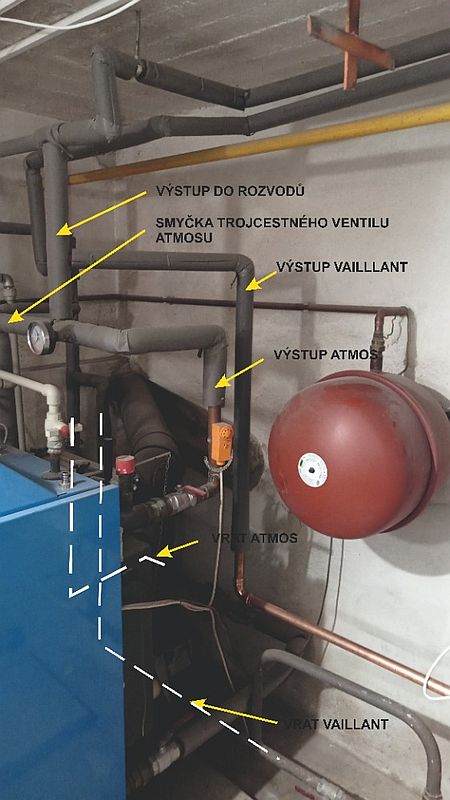

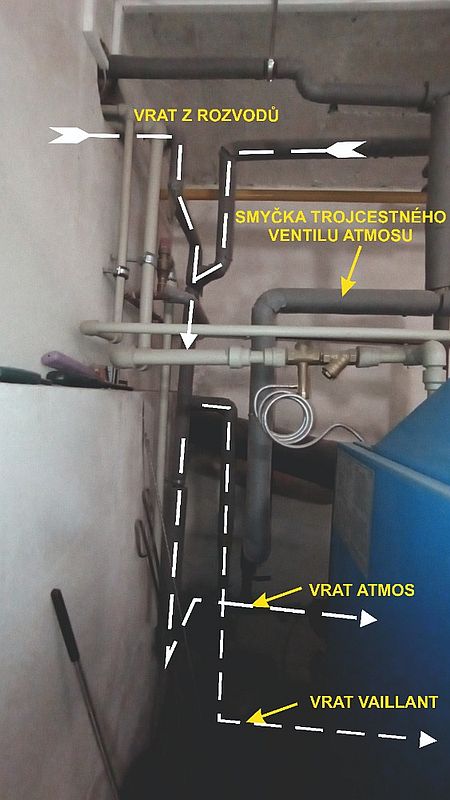

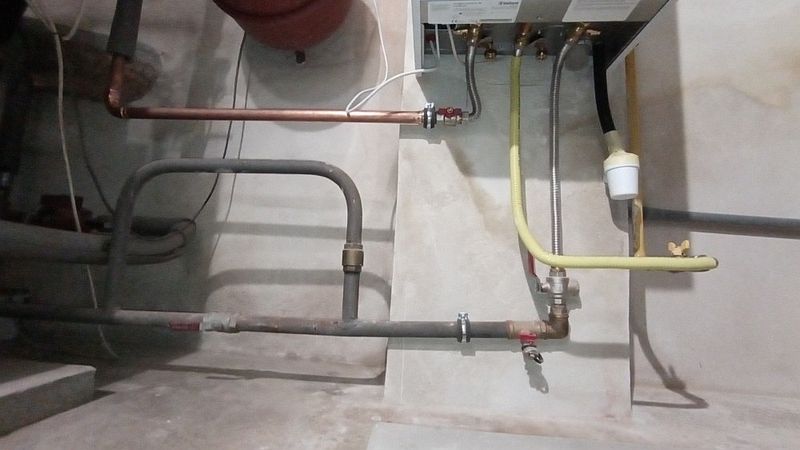

   k bodu 8: Do přílohy jsem dal foto umístění kotlů a jejich propojení. Tu spleť potrubí se mi moc dobře nafotit nepodařilo, snažil jsem se to trochu popsat. Jestli Vám z toho nebude jasno, pokusím se namalovat nějaké 3D schéma.
   K bodu 9: Přikládám fotky napojení radiátorů a foto ventilů. Jestli by to k něčemu pomohlo – mám od projektanta předpis na nastavení radiátorů. Už přesně nevím, jak jsem to dělal, ale po osazení radiátorů se na ventilech nějak nastavovaly ty hodnoty (čísla) v kroužku. Předpis přikládám pod názvem "Nastavení radiátorů.pdf"

Dobrý den.
 Ad6) V kotli filtr není. Ve vašem případě bych ho viděl jako nutnost, jinak razantně snížíte životnost kotle. Možná ten kulový uzávěr na vratné vodě je s filtrem (není to dobře vidět), koukněte na něj (pravý výstupek). Při zanesení výměníku už není cesty zpět (lze chemicky vyčistit, ale za mě, to už nikdy není ono). Nejlépe magnetický filtr, třeba něco takovéto https://www.elventil.cz/magneticky-filtr-1-ibo-ibf

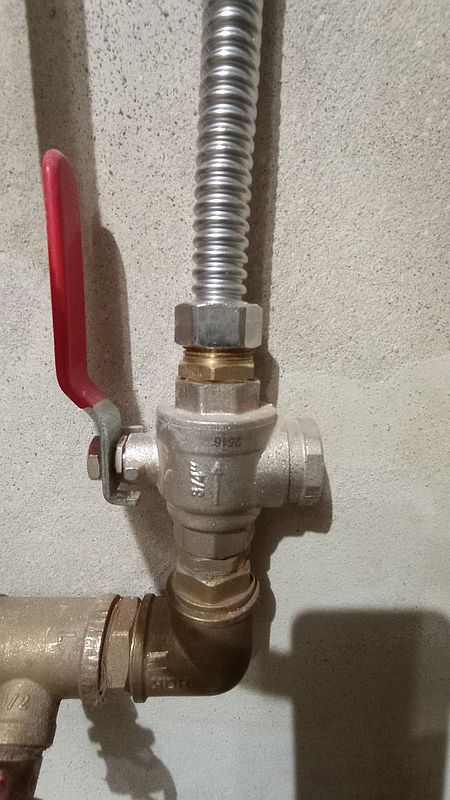

   Dále si mi nelíbí připojení kotle 1/2" vlnovcovou trubkou. Za mě je malá a má velký odpor. V podstatě, čím připojujete jeden radiátor má stejnou dimenzi jako připojení celého kotle a neprocpete výkon a kotel se vnitřně přes přepouštěcí ventil rychle natopí.
 Ad7a) U parametru D.014 je hodnota 0 = automatické řízení. Zkuste zadat hodnotu 3, což je 70% výkonu čerpadla.
 Ad7b) Přepouštěcí ventil:
   1) Vypněte kotel, aby nám nešlo čerpadlo.
   2) Sundáte kryt kotle podle str. 9 návodu.
   3) Podle obrázku najdete přepouštěcí ventil.

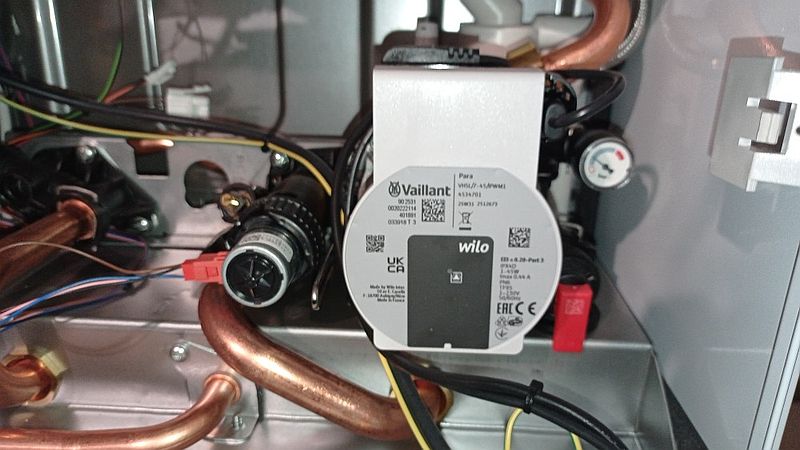

   4) Vyfotíte toto nastavení a čerpadlo (štítek a případně jestli má na sobě nějaké ovládací prvky).
   5) Začnete otáčet doprava a budete počítat otáčky k dorazu. Zapíšete si je a otáčením doleva vrátíte zpět. Poté složíte a pustíte kotel. Napíšete mi počet otáček.
   Poté budeme vědět hodnotu přepouštěcího ventilu, budeme mít definovaně nastavené čerpadlo. Až kotel poběží delší dobu opíšete mi teploty na radiátorech 101; 202 a 207.
 Ad8) Vypadá to v pořádku.
 Ad9) Uvidíme, jak se to projeví a náš další úkol bude abychom na všech radiátorech měli stejný rozdíl teplot.
   Závěr: zkontrolovat, jestli je v kuláči filtr, případně ho vyčistit. Nastavit čerpadlo a zjistit nastavení přepouštěcího ventilu. Nechat namontovat magnetický filtr a předělat připojení kotle na 22 a větší, aby se nesnižoval průřez vycházející z kotle. Zkontrolovat odvod kondenzátu z kotle. Poté budeme podle poznatků pokračovat dále.

Dobrý den, hlásím splnění Vašich úkolů.

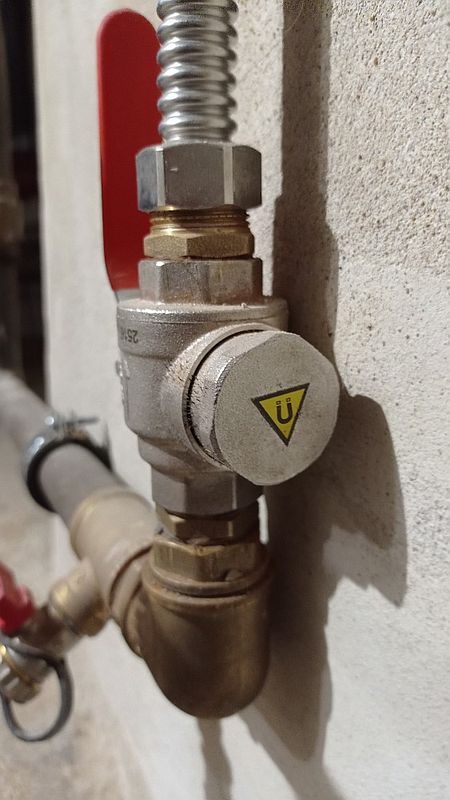

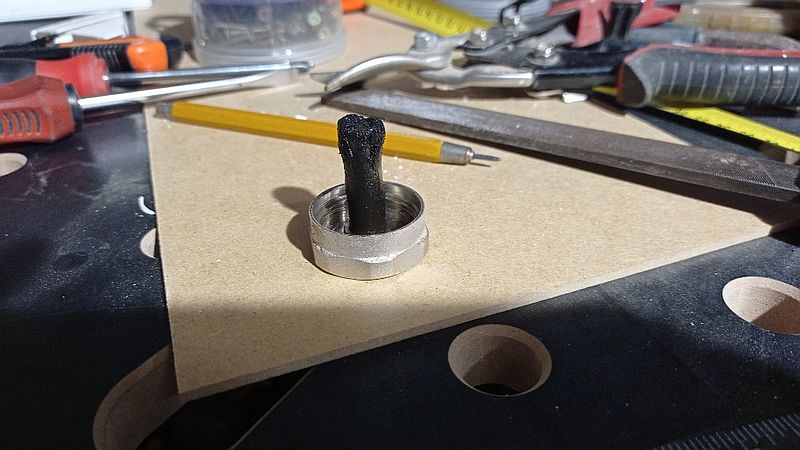

Filtr je skutečně v uzavírací armatuře na vratu. Dle vzhledu je to asi Regulus se sítkem a magnetem (viz. foto "ventil"). Na magnetu byl černý kal s pilinami (foto), sítko bylo čisté.
   Výměnu vlnovcového napojení jsem zatím nedomluvil a asi to bude problém. Instalatéra jsem rychle sehnal přes dceru, která mu dělá účetnictví (havárie kotle, nemohl jsem topit). Je značně vytížený, nevím, kdy ho sem dostanu, obzvlášť, když mu budu vytýkat, že to udělal blbě (on to tak dělá standardně – dcera má od něj stejný kotel se stejným napojením).

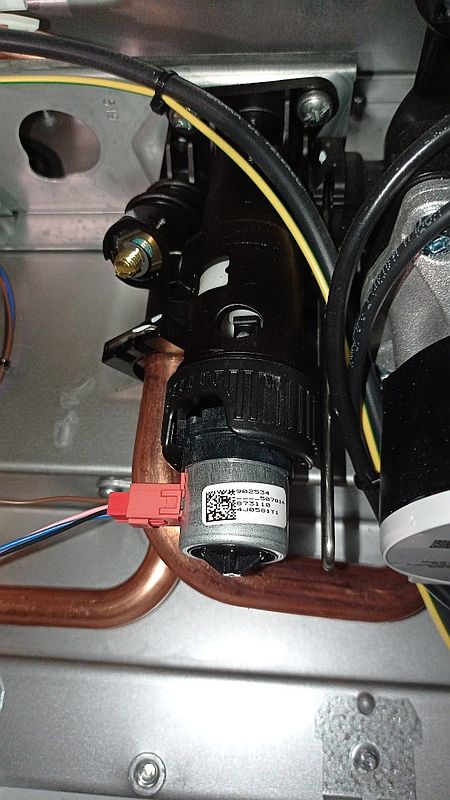

Hodnotu D.014 jsem nastavil na 3. Přepouštěcí ventil má k dorazu 6 otáček. Zašrouboval jsem a pak vrátil zpět. Foto přikládám.
Pak jsem kotel pustil a naměřil následující hodnoty: displej kotle: 43°C; kotel výstup/vrat: 38/32; 101: 35/30; 202: 33/30; 207: 35/30.
Kondenzát z kotle odkapává. Po montáži jsem ještě opravoval omítku kolem odpadní trubky a kondenzát jsem chytal do nádoby.

Dobrý den, paráda, postupujeme mílovými kroky kupředu ;-)
 1) Filtr tedy OK. Při takto malých dimenzích i drobnosti se nasčítají.
 2) Dobře, zatím to necháme. Ono záleží na topném systému jako celku a jak jsem psal, chyby se sčítají a někdy i násobí.
 3) Podle teplot radiátorů zatím D.014 necháme na 3. Můžete zkusit nastavit 2 i 1. Nechte vždy den běžet v tom nastavení. Měl by topit i poslední radiátor a rozdíl teplot být mezi 5-10K (°C). Napište chování kotle, teploty jako v předešlém mailu + jak se chová prostorová teplota a jak jsme na tom s plynem.
 4) Přepouštěcí ventil zatím necháme, uvidíme, s čím přijdete příště.
 5) Jestliže kondenzát odkapává, tak správně vychlazujeme spaliny a tam to vypadá v pořádku.

Dobrá den, postupně snižuji výkon čerpadla. Dnes jsem nastavil "2" a teplotní hodnoty jsou následující: Displej kotle: 42°C; kotel výstup/vrat: 36/30; 101: 35/32; 202: 35/30; 207: 35/33.
   Snažil jsem se změřit hodnoty při stejných podmínkách na kotli jako včera (43°C na displeji), ale kotel při 42°C vypnul, a čekal 10 min (teplota výstup/vrat klesla na 28/28), pak znovu zapnul. Zítra ještě snížím výkon na "1".
   Ještě bych potřeboval objasnit jednu věc. V návodech se píše, že v místnosti, kde ke termostat má být termohlavice otevřená naplno. Ze starého kotle jsem měl poznatek, že když byla úplně otevřená, místnost se rychle natopila a kotel vypnul. Radiátory byly studené a v ostatních místnostech byla zima. Proto jsem měl hlavici nastavenu na "3 a kousek" (to bylo vyladěno dlouhodobým sledováním) a teploty se pak i v ostatních místnostech zvýšily. Toto nastavení zprvu zůstalo i na nový kotel. Při oblačném počasí (kdy nesvítí do oken slunce) byla teplota celé dopoledne 22,0°C, k poledni se to zvýšilo na požadovanou 22,5°C a k večeru vystoupla na 23°C. Usoudil jsem, že dopolední nižší teplota může být způsobena přiškrceným radiátorem, tak jsem ho včera otevřel naplno. 22,5°C bylo dosaženo dříve a kupodivu i v ostatních místnostech bylo příjemně (radiátory byly stále vlažné). Bohužel při ranním odečtu plynu jsem zjistil zvýšení spotřeby o 1,5 m3 (předchozí dny v průměru cca 4,5 m3, dnes 6,036).
   Spotřeba je vlastně to, co mě nejvíc trápí. V bytě je při současném nastavení příjemně, někdy sice až moc horko, ale ta spotřeba...
Všichni mi říkali "kondenzační kotel s vložkováním komína je sice drahý, ale ušetříš na plynu". Sice si nepamatuji teplotní podmínky minulých let, ale v r. 2024 jsem v říjnu spotřeboval 107 m3 plynu (v předcházejících letech 71, 41 a 55 m3). Za loňský rok to je za říjen v průměru 3,5 m3 za den. Teď se pohybuji okolo 5. Jediná solidnější spotřeba byla při nastavení "Připojení telp. místnosti" na "Rozšířeno". U takového nastavené ale uvádíte, že je pro hrubě nastavenou topnou křivku. Tak se to snažím nějak vyladit.
   Mám pocit, že si ta regulace žije svým vlastním životem bez ohledu na to, co mám nastaveno. Nechápu, proč když mám nastaveno denní/noční teplotu na 22,5/20,5 topí odpoledne na 23,0 - 23,5 a celou noc je 22, k ránu to klesne na 21,5. Kotel stále průběžně topí, radiátory nevychladnou. Tak nějak jsem si sice ekvitermní regulaci představoval, ale ne s větší spotřebou. Starý kotel měl nastavenu noční teplotu 17°C, celou noc netopil, a přesto ráno teplota klesla jen na 20 - 19,5°C. U nového mi při uvádění do provozu řekli, že pokles na 17 není pro tento kotel vhodný a nastavili 20,5.

Dobrý den.
 1) Uvidíme, jaké budou u hodnoty čerpadla jedna, ale zatím se mi nejvíce líbí pozice "2". Pokud by netopil nějaký radiátor tak bychom šli na "3".
 2) Ano v místnosti, kde je termostat by měla být termostatická hlavice otevřena naplno v ideálním případě by tam neměla být vůbec, protože je to řídicí místnost, tak aby kotel věděl, jaké jsou tepelné ztráty domu. Pokud je špatně zvolena místnost nebo místo termostatu, špatně zvolen radiátor nebo jeho průtok, tak to samozřejmě nefunguje. Ve vašem případě je buď radiátor předimenzovaný, velký průtok nebo obojí. Protože je to od základu špatně, tak jste tyto chyby kompenzoval přivíráním hlavice, proto jsem začal od začátku. Postup bude následující:
   a) Uděláme základní nastavení kotle (průtok a tlak). Protože nedokážeme měřit průtoky, tak používáme náhradní metodu měření teplotního spádu radiátorů. Zde je důležitá přesnost, alespoň na stupně.
   b) Poté doladíme průtoky na jednotlivých radiátorech tak, abychom měli všude stejný rozdíl mezi 5 a 10°C. Při nynější teploty topné vody kolem 40°C spíše k 5°C. Projděte si na mém webu sekci průtoky nebo knize popisuji správné zaregulování průtoků v radiátorech.
   c) Poté nebo s tím doladíme průtok a tlak kotlového čerpadla. Tímto bude mít zaregulován základní předpoklad pro správnou funkci topného systému.
   d) Poté doladíme topnou křivku a měli bychom mít všude požadovanou teplotu bez zásahu prostorového regulátoru.
   e) Pak zapneme funkci „Rozšířeno“ abychom kompenzovali změnu teploty během dne. Jak se budeme blížit ke konci, tak by měla spotřeba plynu klesat a na konci by měla klesnout pod předešlou úroveň srovnatelnou s měsíci předešlých let, i když by letos měla být oproti předešlým létům chladnější. Je důležité přesně dělat co vám píši, přesně měřit, a psát mi cokoli se změní, protože pro vás nedůležité věci mi můžou napovědět více o chování topného systému, v podstatě dělám něco naslepo a vy jste moje oči a ruce ;-)
 3) Spotřeba plynu 3 m3 je cca 30kW což je za mě za den hodně málo. Nynějších 60 kW je samozřejmě znát na prostorové teplotě. Chtěl jsem toto dělat až následně, ale dobře, snížíme teplotu topné vody, i když se vám potom bude hůře měřit. Nastavte topnou křivku z 0,6 na 0,3 a napište mi, jak se to projevilo.
 4) I když jsem nechtěl dělat hodně kroků najednou, tak pro lepší odečtení hodnot nastavte denní noční teplotu na 22/19°C. Ta nízká noční teplota je dobrá pro útlum a vychladnutí topné vody, ale není dobrá, že poté ráno kotel najíždí do velkého výkonu, proto vám to asi řekli. Noční teplotu můžete postupně snižovat až do 16°C (pod už teplo vyzařují zdi, což pokud je dům obýván stabilně, nechceme), tedy pokud chcete nižší noční teplotu, ale při každé změně ráno zkontrolujte, že při přechodu na denní režim kotel nejede déle než 10 min na velký výkon.
   Přeskakujeme, děláme moc věcí naráz a poté není jasně určené co co udělalo, ale chápu, že chcete už vidět výsledky ;-) Nastavte, zapisujte a zase se ozvěte, budeme pokračovat, možná teď bude reakce pomalejší, protože je vás na mě moc.

   Dobrý den, děkuji za Vaši trpělivost. Já nechci nějak předbíhat, nebo urychlovat postup, ale asi jsem na Vás vychrlil moc otázek najednou. Pochopitelně souhlasím s postupným nastavováním dle Vašeho uvážení.
   V neděli (26.) ráno (změnu nastavení dělám vždy v 7:00, když se změní noční režim na denní) jsem nastavil čerpadlo na "1". Když to zrekapituluji, tak při třech stupních nastavení čerpadla byly teploty následující:
 Čerpadlo: "3"; Displej kotle: 43°C; Kotel výstup/vrat: 38/32; 101: 35/30; 202: 33/30; 207: 35/30; Spotřeba plynu: 6,036.
 Čerpadlo: "2"; Displej kotle: 42°C; Kotel výstup/vrat: 36/30; 101: 35/32; 202: 35/30; 207: 35/33; Spotřeba plynu: 5,400.
 Čerpadlo: "1"; Displej kotle: 41°C; Kotel výstup/vrat: 35/27; 101: 34/31; 202: 33/30; 207: 34/28; Spotřeba plynu: 5,647.
   Když na to koukám, moc v tom žádnou logiku nevidím, ale posuďte sám. Snažím se to měřit co nejpřesněji, ale je to obtížné. Podmínky se rychle mění. než obejdu všechny měřené body, kotel vypne a musím čekat. Ke zvýšení spotřeby při "1" asi přispělo chladnější počasí. Začal jsem sledovat kolik se spálí přes den (7:00-23:00) a kolik přes noc (23:00-7:00). Na "3" jsem to ještě nesledoval, na "2" je to 4,221/1,179 a na "1" 4,551/1,330 m3.
   Dnes (pondělí 27.) jsem snížil topnou křivku dle Vašeho doporučení na 0,3, teploty den/noc jsem zatím neměnil. Naměřil jsem následující hodnoty:
Displej kotle: 34°C; Kotel výstup/vrat: 31/25; 101: 30/28; 202: 30/28; 207: 30/28.
   Stále přemýšlím, jak zajistit optimální stejné podmínky pro měření na všech radiátorech. Dnes odpoledne jsem provedl měření za těchto podmínek: dle topné křivky ukazuje na displeji SensoComfort požadovanou teplotu vody 32°C. Předpokládám, že když má kotel zadaný tento parametr, topí vždy stejně. Pak jsem provedl postupně (na jeden náběh kotle stihnu změřit 2 radiátory) měření na všech radiátorech v patře a naměřil následující hodnoty: 201 - 30/27; 202 - 30/27; 203 - 30/27; 204 - 30/25; 205 - 30/28; 206 - 30/26; 207 - 30/27.
Kotel spíná zhruba 3x za hodinu na 6-8 minut.
   Co mám udělat s nastavením čerpadla. Prozatím jsem tam nechal "1" (po posledním testu), vy jste se zmiňoval, že by tam mohlo být "2". Sledoval jsem chování od rána do odpoledne – natopí to max. na 22,0 (nastavení požadovaných teplot je prozatím stále na 22,5/20,5 a té nedosáhne) a v bytě už není tak příjemně. Radiátory jsou často úplně studené.
   Ještě bych měl jeden dotaz ohledně teploty na displeji kotle. K čemu vlastně je a jakou teplotu představuje. Podle nastavené topné křivky je požadovaná teplota vody 32°C. Kotel topí až do hodnoty na displeji 37°C a vypne. V tom okamžiku je na výstupním a vratném potrubí 31/26°C.

Dobrý večer.
 1) Podle zaslaných hodnot, to vypadá, že do toho „kecají“ termostatické hlavice. Zapomněl jsem Vám říci, že termostatické hlavice musejí být všude otevřené na plno (nejlépe sundané), aby nám do toho nezasahovaly. Už delší dobu se mi zdá, že radiátory jsou hodně předimenzované, tak se nám to alespoň potvrdí/vyvrátí. K teplotám radiátorů napište i prostorovou teplotu. Pokud by prostorová teplota lezla hodně nahoru, tak přiškrťte průtok radiátoru otočným prstencem pod termostatickou hlavicí (čím vyšší číslo, tím menší průtok, tím menší výkon).
 2) Spínání kotle 3x za hodinu je v pořádku (jsme pod minimálním výkonem). Obecně vše pod 7x za hodinu je v pořádku (max. 6x za hodinu).
 3) Chceme docílit stejného teplotního spádu (pokud jsou radiátory výkonově v pořádku), takže pokud do toho nekecaly termostatické hlavice, tak 204, 206 povolit; 205 přiškrtit.
 4) Zatím necháme čerpadlo na „1“. Kdyby byl problém při velkých mrazech, otevření hodně radiátorů nebo teplotním spádem větším než 8°C, tak bychom zvýšili na „2“.
 5) Pokud nedosáhnete požadované teploty 22,5 a je jen 22°C, tak přidejte na topné křivce o desetinu 0,3 -> 0,4 a uvidíme.
 6) Radiátory musí být častěji studené, protože bychom přetápěli prostor.
 7) Teplota na displeji je výstupní teplota z výměníku tepla a měla by být o trošičku větší, než je výstup do topení. Protože rozdíl je větší, i když ne nestandardní a je to příložné čidlo můžete zkontrolovat jeho uchycení na trubku. U tohoto kotle by se mělo nacházet vlevo nahoře hned pod výměníkem tepla (bude tam i čidlo na vratce). Zkontrolujte uchycení sponou, a můžete ho posunout trochu doleji. Kvůli dobrému přestupu tepla potřete místo dotyku bílou vazelínou nebo teplovodivou pastou.
 8) Kvůli malém odběru tepla kotel neudrží požadovanou teplotu 32°C (i minimální výkon hořáku je velký) a musí tedy vypnout. Je nesmyslné držet teplotu přesně například 32.1°C vypnout, 32°C zapnout, takže kotel má nastavenu diferenci 5°C. Což znamená: drž teplotu 32°C; pokud teplota stoupne 32 + 5 = 37°C, tak vypni; až klesne na požadovanou (32°C), tak můžeš zapnout. Je to zjednodušené, ale na vysvětlení vhodné.

Dobrý den, včera ráno (28.) bylo v místnostech požadovaných 20,5°C. Spotřeba za den/noc 3,390/1,005, celkem 4,395. Noční pokles není zas tak velký (při top. křivce 0,6 byl 1,33 m3). Přes den je pokles znát, ale jak už jsem uvedl dříve, moc to netopí.
   Protože jsem od Vás neměl další instrukce (to Vám nevytýkám, jen konstatuji), tak jsem přenastavil čerpadlo zpět na "2" a na radiátorech bylo: Displej kotle: 37°C; Kotel výstup/vrat: 31/26; 101: 30/27; 202: 31/28; 207: 31/28.
   V 17:45 jsem zvedl topnou křivku na 0,45. Už to nešlo vydržet. Byli jsme ve svetru a víc než na 21,0 to nevytáhlo. V okolních místnostech bylo 20,5, v hale a na schodišti (to je takový spojený prostor z přízemí přes schodiště až na předpůdní místnost – radiátory 101 a 201) dokonce 17,6°C (obvykle tam bývá okolo 20ti). Trochu se ochladilo (ráno 8°C, odpoledne 11 a fouká vítr). Teplota ale stejně do večera nedosáhla požadovaných 22,5°C. Bylo 21,5. Když jsme si sedli k televizi vystouplo to na 22,0 (mám plazmu, která topí 400W a k tomu 2 osoby...). Spotřeba plynu den/noc byla 3,876/1,171 m3.
   Dnes ráno (29.) v 7:00 byla teplota požadovaných 20,5°C, v 8:00 se zvedla na 21,0, v 9:00 22,0, ale to už svítilo do jižních místností (rad. 201, 202) slunce, teplota rychle stoupá a už se nedá sledovat reakce kotle. V poledne už bylo 23,5 - 24, ale zásluhou kotle to nebylo. V severních místnostech je lehce nad 22°. Venku je 14°, slunečno, bezvětří, požadovaná teplota vody 28°.
Hodnoty na radiátorech z 27. jsem měřil při otevřených termohlavicích. Dnes jsem je úplně sundal, provedl doporučené korekce a znovu změřil.
Korekce průtoků: 204 - z 2 na 3; 205 - z 3 na 2; 206 - z 2 na 3.
Jen jsem zmaten z Vaší informace, že "čím větší číslo tím menší průtok". Na stránkách https://www.korado.cz/radik-zakladni-vybaveni je to právě obráceně – z výroby nastaveno na 8 (což předpokládám největší průtok) a odpovídají tomu i obrázky ventilu. Přidal jsem na vyšší číslo, ubral na nižší.
Naměřené hodnoty: místnost: 201 - 30/27 (21,0); 202 - 30/26 (22,0); 203 - 30/27 (18,6); 204 - 30/25 (20,8); 205 - 30/26 (21,5); 206 - 30/26 (21,8); 207 - 30/26 (21,8).
Změna průtoku se projevila jen na 205, na 204 a 206 je to stejné. Mám je ještě víc otevřít?
To, že kotel spíná po 20ti minutách je asi logické, protože parametr D.002 Max. prodleva topení je nastaven na 20 min. Nebo tím to není?

Dobrý den, den má jen 24 hodin a já nejsem schopen z časových důvodů reagovat rychleji.
 1) V předešlém e-mailu jsem v bodě -4- psal, že necháme čerpadlo na „1“, ale pokud jste ho dal na „2“, tak ho tak zatím necháme.
 2) Psal jste, že přetápíte, proto jsem navrhl snížení křivky. Nyní dům vychladl a postupně přidávejte až se dostanete na požadovaný komfort. Zároveň sledujte rozdíl teplot na radiátorech. Po doladění křivky by bez zásahu termostatických hlavic měla být všude požadovaná teplota. Pokud ne můžete přidat na průtoku, ale tak aby rozdíl teplot nebyl menší než 3K (°C).
 3) Podle popisu z rána bych křivku zvednul minimálně na 0,5.
 4) Ano, moje chyba, napsal jsem to špatně (obráceně). Správně to má být „čím větší číslo, tím větší průtok“.
 5) Ano pokud se hodnota teplotního spádu nezměnila, můžete postupovat dále (204 určitě ještě otevřete). Pozor, po změně tomu musíte dát čas, aby se to projevilo a zároveň každým zásahem se mění tlak/průtok na všech ostatních radiátorech (tlakově se topný systém chová jako celek a změna na jednou místě se projeví všude).
 6) Ano, parametr D.002 je jedna z podmínek pro provoz hořáku.
 7) Až budete spokojen s průtoky, teplotním spádem, prostorovými teplotami, tak mi ho napište a uděláme finální nastavení.

   Dobrý den, několik dní se snažím upravit průtoky. Na všech radiátorech je teď rozdíl přívod/vrat 3-4°. Jen na 204 se mi to nedaří. Když jsem ho ještě více otevřel tak je rodíl 10° (35/25) a topí jen horní třetina radiátoru. Spodek je studený. Když jsem to vrátil zpět, tak se to zlepšilo.
   Ve všech místnostech je okolo 22°C, jen v obýváku (201 - místnost s termostatem) je každé odpoledne 23 - 23,5°C. Přes den tomu přispívá sluneční svit, ale tato teplota se drží až do večera (do 23:00), kdy už slunce nesvítí. Celou noc pak je 21,5 - 22°C. Požadované teploty mám stále na 22,5/20,5. Mám přiškrtit ten radiátor 201 u termostatu?

Dobrý den.
 1) Čím pomalejší průtok, tím je více času na předání tepla do prostoru, tím je rozdíl teplot topné vody větší, takže jste musel průtok ubírat (u klasického radiátoru už z principu není možná opačná funkce). Zkontrolujte, jestli byl zářez požadovaného čísla proti značce (vrypu) na mosazné matce (nemusí být vždy na stejném místě). Jen jednou za celou moji kariéru jsem se setkal s tím, že stupnice neseděla, už ani nevím čím to bylo (myslím že to bylo po neodborném zásahu topenáře, ale nejsem si jist), obecně je to spíše špatným přečtením nastavení. Pokud si nejste jistý pošlete fotku ventilu (přední pohled).
 2) Ano pokud se obývák přetápí, tak uberte na průtoku a uvidíme. Obecně chceme, aby tato místnost se natopila jako „poslední“ a teprve poté se případně vypnulo topení.
Hodně zdaru, vypadá to dobře. Jste na správné cestě…

   Dobrý večer, omlouvám se. 29.9. jsem uváděl nastavení dle čísla, které bylo vidět na ventilu nahoře – z "2" na "3" (už jsem si nepamatoval, jak jsem to před 21 lety v r. 2004 dělal). Včera jsem si uvědomil, že na ventilu musí být nějaká značka na kterou se to nastaví. Tu jsem skutečně objevil, ale na opačné straně zespodu ventilu. U ostatních radiátorů je tato značka v různých jiných polohách. Nastavení vždy odpovídá hodnotám určeným ve výpočtu (kromě těch tří, které jsem 29.9. přenastavoval). V mailu 29.9. jsem u radiátoru 204 uváděl, že nastavuji z "2" na "3", ale ve skutečnosti to bylo z "5" (původně určené výpočtem) na "6".
   Další desinformace nastala tím, že jsem si na webu KORADO přečetl, že ventily jsou z výroby nastaveny na "8". z toho jsem odvodil, že mají 8 stupňů nastavení. Moje ventily však mají 6 stupňů a když jsem přidal o další 1 - 2 stupně, prakticky jsem ventil přetočil kolem dokola z "6" na "1" a "2". Z toho plyne, že radiátor 204 se už více otevřít nedá (ve výpočtu měl "5", poprvé (29.9.) jsem zvýšil na "6" a dále ho přiškrtil na "1" a "2".
   Ventil na 202 jsem dopoledne přitáhl z 5,5 na 3. V měřené místnosti se prozatím nic neprojevilo (stále i teď v 20:30 je 23,5°). V ostatních místnostech se teplota mírně zvýšila: 204 - 23,6°C, 205 - 23,1°C.

   Dobrý den, během posledních dnů jsem ještě trochu doladil průtoky, abych vyrovnal teploty ve všech místnostech. Rozdíl přívod/vrat je 3-4°, ve všech místnostech je okolo 22°C. V bytě je teď všude příjemně, ale stále mám pocit, že si regulace dělá, co chce, je to celé takové "gumové". Když je oblačno celý den (nesvítí slunce do okem), tak teplota stoupá z nočního režimu na požadovaných 22,5°C hrozně pomalu – až do poledne (a to ráno netopí z požadovaných 20,5, a z 21, nebo 21,5). Mám obavy, jestli až bude větší zima to vůbec stihne natopit. Ve večerních hodinách dosahuje teplota 23°C a kotel stále topí. Podobně je to i v noci, kdy teplota klesá pomalu až do rána z natopených 23°C na 21,5 (i když požaduji 20,5) a kotel přes noc spotřebuje přes 1 m3 plynu. (starý kotel v noci vůbec nejel).
   Po čtrnáctidenní zkušenosti s provozem nejsem přesvědčený, že investice do ekvitermní regulace byla správná. Kdybych byl připojil kotel na stávající regulátor PT32, tak by výsledek nebyl o mnoho horší a ušetřil bych tisíce na nákladech. Jak už jsem uvedl, když se to rozjede, v bytě je příjemně, ale nelíbí se mi dlouhý čas náběhu a spotřeba plynu. Je to jako když jdu topit dřevem do kotle Atmos – než tam naložím a než se to rozhoří a než se ohřeje voda – taky to trvá dlouho.
   A spotřeba plynu je další kapitola. V říjnu jsem do 15. netopil (havárie starého kotle), a za druhou polovinu měsíce spotřeboval 74 m3 plynu. To starý kotel v minulých letech spálil za celý říjen. Nemohu se zbavit pocitu, že kotel někdy zbytečně přetápí – zvláště v noci. Dá se udělat ještě nějaké nastavení?

Dobrý den, s hodnocením ještě počkejte.
 1) Dokončil jste nastavení průtoků (teče nám v celém topném systému správné množství topné vody, pod správným tlakem), takže máme splněný základní předpoklad pro správný a ekonomický provoz. Nyní teprve provedeme konečné nastavení:
 2) Můžete dát zpátky termostatické hlavice, kromě místnosti s prostorovým regulátorem (tam už ji zpět nedávejte nebo ji nechte otevřenou na max.)
 3) Dojem, že je to „gumové“. Je správný, protože se snažíme držet nízký výkon kotle a nízkou teplotu topné vody, abychom co nejefektněji využili energii z plynu i spalin. Kdyby i po týdnu po dále popsaném (konečném) nastavení se vám zdálo topení „pomalé“, tak přidejte na topné křivce (čím vyšší, tím reakce rychlejší, ale méně efektivní provoz kotle).
 4) Nebojte se i v zimě to stihne dotopit, protože čím nižší venkovní teplota, tím větší tepelné ztráty a proti tomu jde topná křivka, která to kompenzuje vyšší teplotou topné vody.
 5) Abychom měli z čeho ubírat, tak zvyšte topnou křivku o 0,5 a zapněte volbu „Rozšířené“. Od této doby by měl regulátor reagovat na zvýšené teplotní zisky od sluníčka a zároveň by měl kotel při těchto venkovních teplotách přestat v noci dotápět. Toto nastavení už jen „doladí“ ekvitermní regulaci a spotřeba plynu by měla klesnout.
 6) Pokud bude kotel v noci dotápět, tak ponižte noční teplotu. Osobně bych dal noční teplotu cca 18°C podle toho, co jsem psal v některém předchozím mailu (kotel při těchto venkovních teplotách ráno netopí déle než 10 min. na zvýšený výkon).
   Co se týká prostorového termostatu PT32, tak při spínání ZAP/VYP už z principu nemůže být efektivnější než plynulá regulace. Když to k přirovnám k autu, tak jízda v autě brzda/plyn nemůže spotřebovat méně paliva než plynulá jízda.
   Říjnová spotřeba 74 m3 plynu v minulých letech je až podezřele nízká. 74m3 plynu = cca 740 kW za měsíc. Oproti jiným srovnatelným dvougeneračním domům je čtvrtinová. Muselo se změnit ještě něco jiného například: vytápění více dní, vytápění více místností, použití i jiného zdroje tepla, jiná požadovaná prostorová teplota atd.
   Jen upozorním, že navýšení spotřeby plynu mezi požadovanou prostorovou teplotou 21°C a 22°C činí cca 10%.
Dodělejte nastavení podle dnešního e-mailu a někdy napište výsledek. Pokud je vše nastaveno správně, tak myslím, že budete spotřebou plynu příjemně překvapen, hlavně v součtu za celou topnou sezónu.
