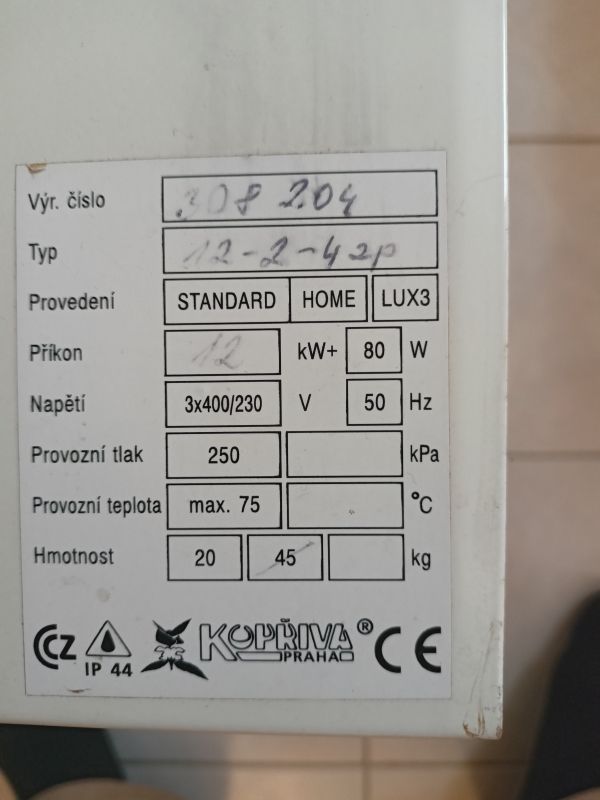

Dobrý den pane Valtere, Prosba veliká. Potřeboval bych připojit bezdrátový termostat BT 22 k elektrokotli zn. Kopřiva. Kotel je starý cca 20 let, ale je funkční (výkon 12 KW, typ 12-2-4, hmotnost 20 kg, provozní tlak 250 kPa). Bohužel návod ke kotli se ztratil.
Zmíněný termostat je WIFI, má dva vodiče: modrý a červený. Nevím, kam vodiče připojit. Pro názornost mohu poslat fotodokumentaci:

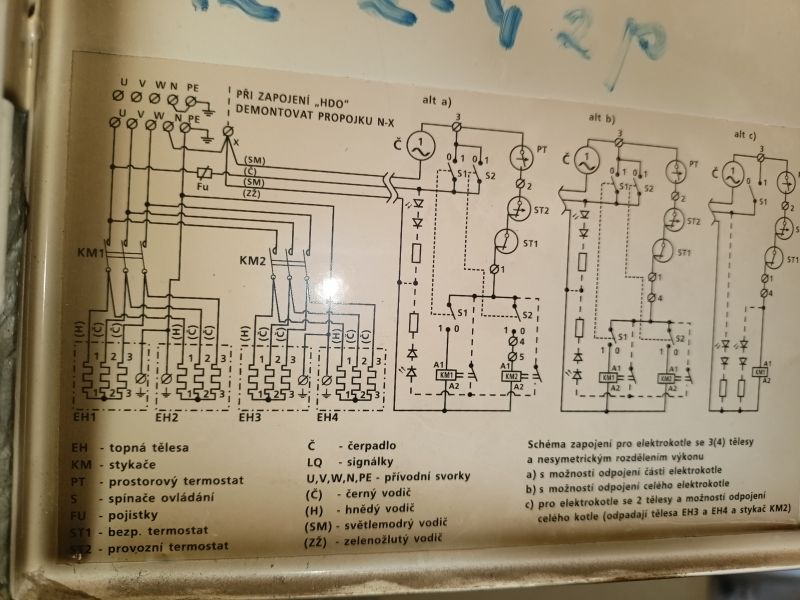

1. podrobné elektrické schéma,

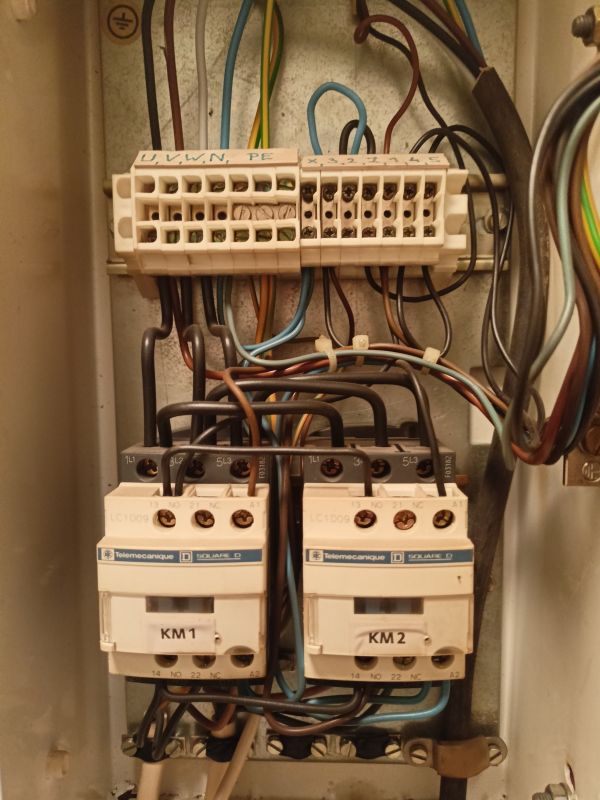

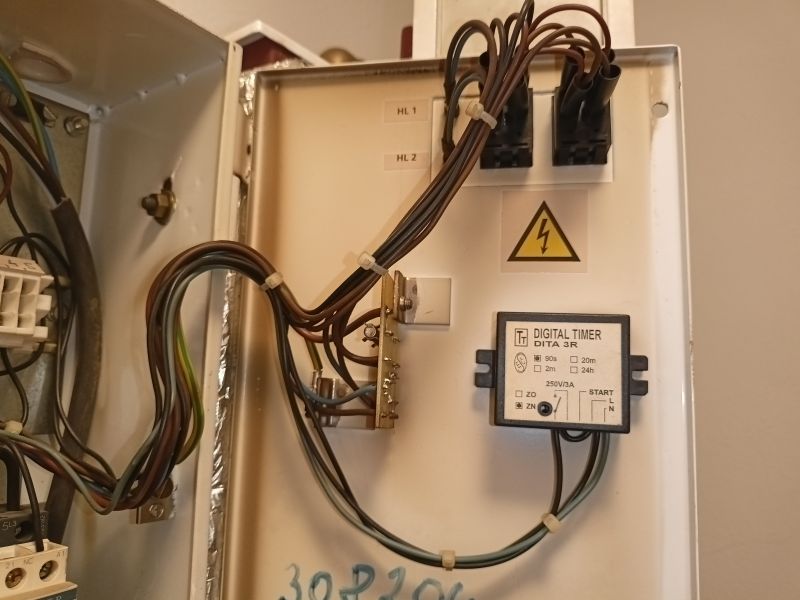

2. celkový reálný pohled do rozvodové skříňky,

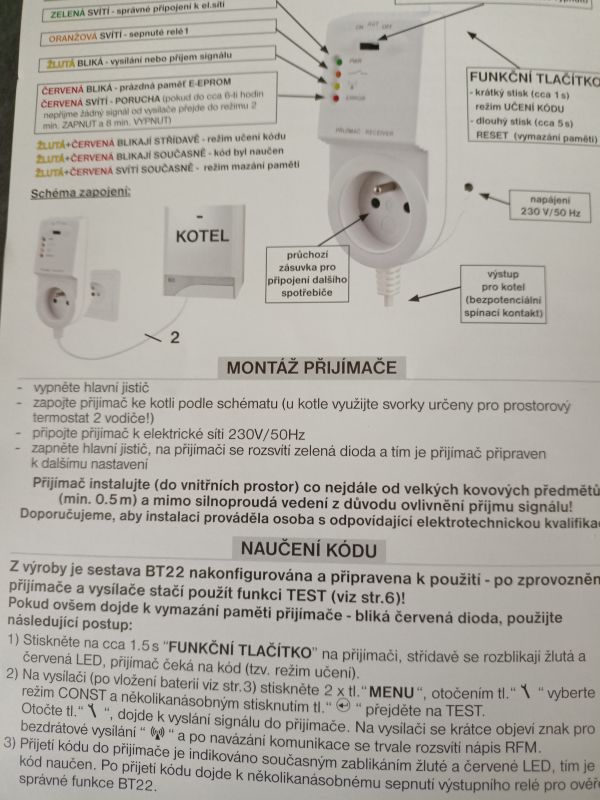

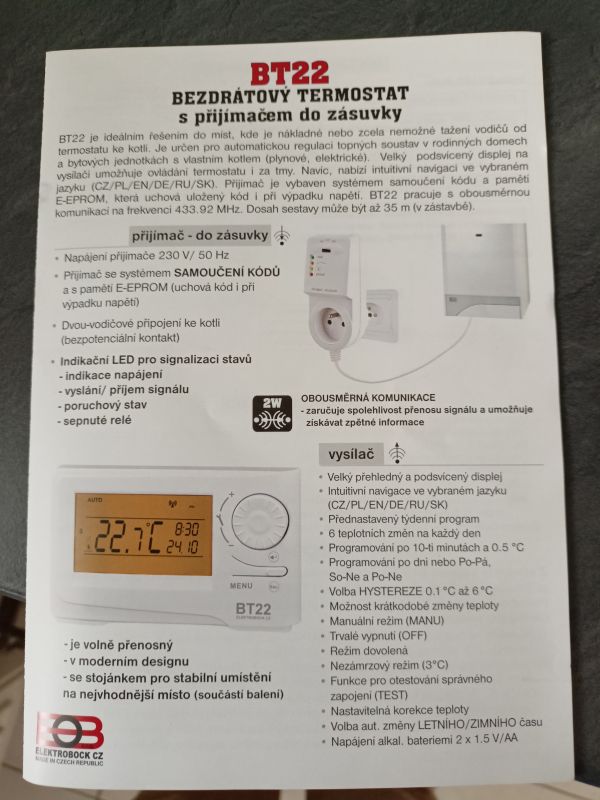

3. termostat BT 22.
Za Vaši pomoc předem děkuji.
Dobrý večer, fotodokumentace bude potřeba. Pokud byl už nějaký prostorový termostat připojen, tak i foto jeho zapojení. Pokud žádný nebyl, tak proč? Zároveň trochu popište topný systém.
Odesílatel: 416@iex.cz
Komentáře
Zapojení termostatu k elektrokotli
Obrázek:
BT22 - odpověď
Dobrý den, zapojení by měl provést elektrikář! V rozvaděči je 400V a velké jištění, tak ať není malér. :-(

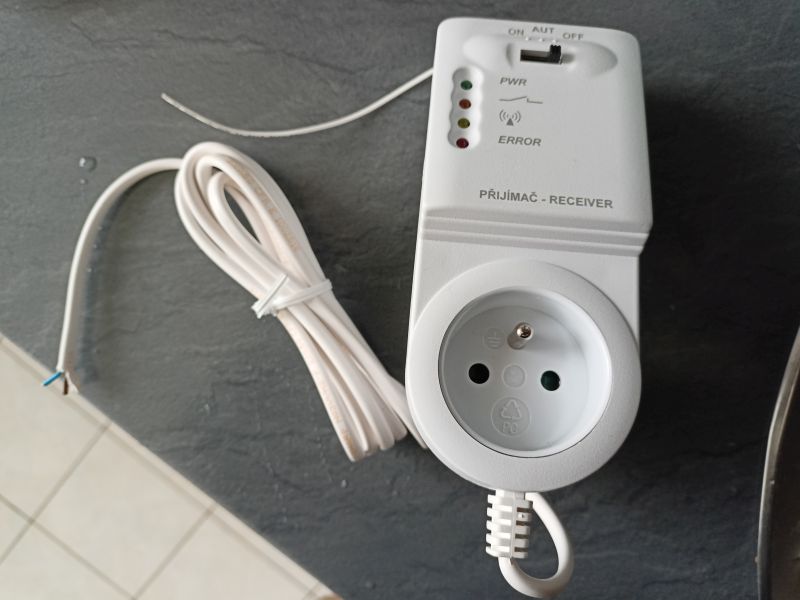

Zapojení: provádět bez napětí (vypnutém jističi do elektrokotle); vyndat modrou klemu ze svorek (3) a levá (2); vyndat klemu z levá (2) a pravá (2); kabel z BT22 připojit do kotle -> modrý svorka (3) a hnědý na pravá (2); přijímač dát do zásuvky (když už jste koupil verzi do zásuvky); zapnout napájení elektrokotle; naučit kód a mělo by to pracovat.
BT 22
Připojeno dle pokynů, odzkoušeno, funguje. Děkuje a zdraví S. Lukš
