Pomůcka pro zapojení CANON 9 - RS 232 na převodník RS 485: Převodník -- RS 232 PC (vizualizace atd.) na PC - SAMEC Canon 9 SAMICE Canon 9 PC /3/ ---------- převodník /TxD/ PC /2/ ---------- převodník /RxD/ PC /7/ ---------- převodník /RTS/ PC /5/ ---------- převodník /GND2/
* Mohu na sběrnici CAN osadit s Vaším modulem CPU ADC-CAN i zařízení od jiných výrobců? Ano, pokud splňují CANopen alespoň na úrovni Minimum Capability Device. * Nedojde ke koliznímu stavu, když použiji zařízení CAN 2.0A 11bitů a CAN 2.0B 29bitů? V našich systémech jsou řadiče schopné fungovat na CAN 2.0B, takže samotný výskyt rámců ve formátu 2.0B (s 29bitovým identifikátorem) na sběrnici nezpůsobí žádné potíže. Na druhé straně ovšem knihovna CAN v PSE pracuje pouze s 11bitovými identifikátory (všechny rámce vysílané touto knihovnou jsou ve formátu 2.0A, u přijatých rámců se bity ID28 až ID11 ignorují), takže pokud by nějaká jiná zařízení (dle CAN2.0B) opravdu používala identifikátory (COB-Id) větší než 2047, kolizní stavy by opravdu nastaly. V případě použití knihovny CAN v PSE tedy věta o tom, že rámce ve formátu CAN2.0B nezpůsobí žádné potíže, platí jen tehdy, budou-li ve všech těchto rámcích bity ID28 až ID11 nulové.
Líbí se mi Vaše stránky. Chtěl bych se zeptat, zda nevíte jak zrychlit komunikaci mezi notebookem s připojeným GSM Nokia 6310 a na konci Amit s Wavecom, nebo Siemens MC35i. Komunikace v PseView. Načítání hodnot je velmi pomalé cca 3 hodnoty za sec. Máte nějakou zkušenost s takto monitorovanými podstanicemi? Jak rychle Vám to komunikuje a co používáte za program.
- sériová linka RS232 nebo RS485 - Telefonní modem (až 255 účastníků, HW AMiT umí také vytáčet telefonní čísla) - síť LAN (Ethernet) - ověřeno že je 5x rychlejší než přes RS485 s rychlostí 38400Bd.
Upozornění: pokud REFACO používáte jen pro chlazení tj. dvoutrubkový systém, tak dejte pozor na to, že ventil chlazení se přemístil z pozice P2 na pozici P1. tj. ventil chlazení není na Ty2,Ty3, ale na Ty0,Ty1. Též poloha ventilu není proměnná PAT2pos, ale PAT1pos.

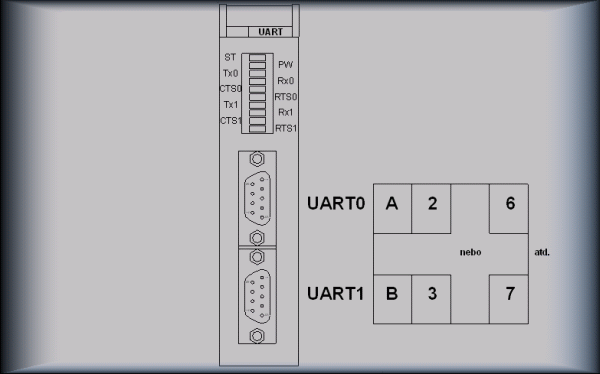

Každá stanice má porty 0,1 -- proto je nemůžeme přiřadit kartě UART. Porty jsou sice označeny 0 ,1 ale to platí jen pro tuto kartu. V stanici je konfigurujeme (Konfig.V/V Pozice..... Kom.kanál 2 pro 2,3) jako 2,3 nebo 4,5 či další po sobě jdoucí čísla. Rychlost na portech se nastavuje programově a může být na každém portu jiná.
Hodláte použít ovladač od JOHNSON CONTROLS typ TM-9100 (TM-9160) kde je použito čidlo NTC. Od pana Mlejnka jsou k dispozici parametry: Pro teplotní čidlo NTC 2k2/25°C s rozsahem 0 až 40°C.
