Dobrý den, mohu Vás poprosit o radu? Mám poměrně novou topnou soustavu, která se budovala v rámci komplexní rekonstrukce RD, a která byla navíc projektována pro tehdejší první vlnu zelených dotací. Tudíž jsem musel mít vše od certifikovaných projektantů i firem a dle toho soudím, že by nemělo jít o lidovou tvořivost. Mám kotelnu s dřevoplynem, akumulačkou a ještě mám v okruhu záložní starý plynový kotel DUO 28 od Dakonu. Řekl bych, že celý systém mám vyladěný a strávil jsem samostudiem a sledováním svého topného systému mnoho hodin. Jediné, co mne rozčiluje (v tomto jsem puntičkář :)) tak je to, že dva radiátory nedostatečně hřejí. Jedná se o to, že hřejí pouze v horní části, dole vůbec. Není to až tak velký problém, jelikož jeden je na chodbě a druhý ve velkém obýváku, který se ještě neužívá, a navíc jsou tam dva další radiátory, které to zřejmě nějak vynahradí a doženou. Na toto topení jedu třetím rokem a nijak jsem to ještě neřešil. Realizační firma mi řekla několik možností, čím by to mohlo být (slabé čerpadlo, špína v radiátoru, sítka, třecí odpor trubek, atd.), ale nic z toho se mi nezdá a vyloučil jsem to poté, co jsem čerpadlo přepínal, zkoušel i to v plynovém kotle, radiátory sundal a propláchl, atd.…. S firmou to tehdy skončilo tím, že jsem jim malou část peněz nedoplatil - jinak s nimi problém nebyl. Dnes jsem se vyhecoval a udělal jsem pokus, abych vyloučil problém v radiátoru samotném (v tom obyvákovém) či v jeho termostatickém ventilu (všechny radiátory mám osazeny barevnými ventily VOGEL and NOOT, kde jsou dle barev přiřazeny průtoky). Pokus dopadl bohužel, tak jak jsem nechtěl: Ani druhý radiátor (sebraný z kuchyně, kde krásně hřeje) nehřál. Obávám se, že je problém někde na trase. Že by průměr trubek nebo ten jejich odpor, či výkon čerpadla? Za každou novou radu budu vděčen. Děkuji. P. S. Projekt mám i v elektronické podobě.

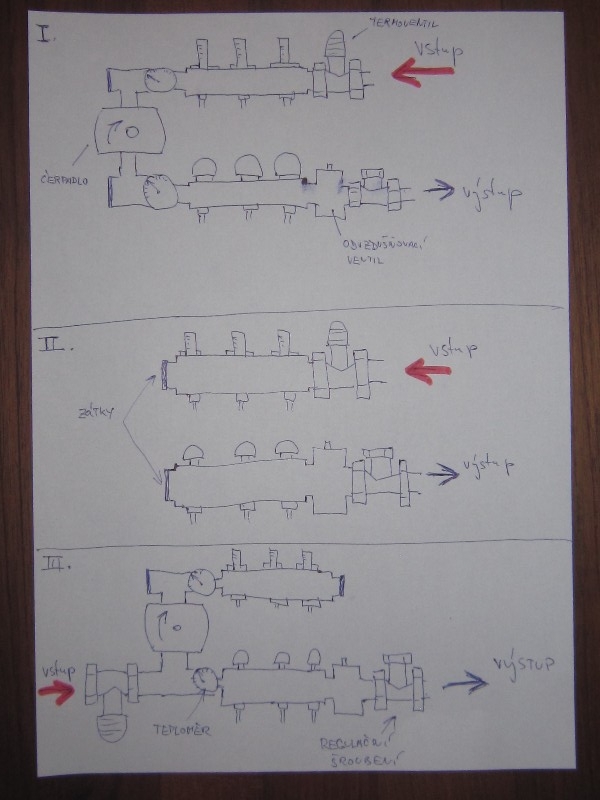

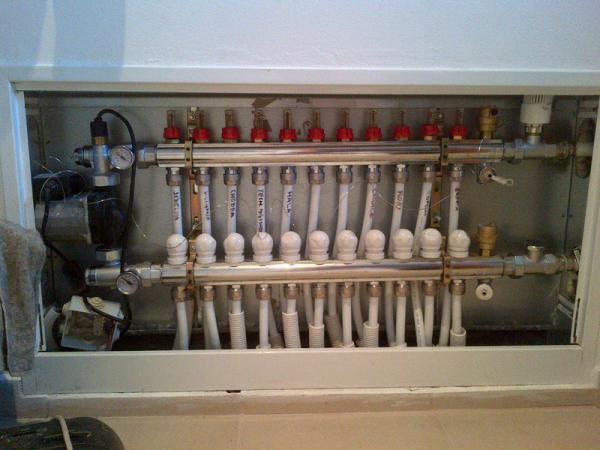

   Dobrý den pane Valter, začetl jsem se na Vašem webu do problematiky regulace topení, a protože mým koníčkem je elektronika a bastlení, tak mě to velice zaujalo. Měl bych na Vás dotaz J V roce 1990 jsem postavil dům a instaloval v něm kompletní podlahové topení, sice amatérsky provedené, ale přesto to topilo celkem dobře 20 let (PE trubky, regulace Komextherm, plynový kotel), pak jsem v roce 2005 přešel na tepelné čerpadlo a nakonec před 3 lety PE trubky bohužel dosloužily a provedl jsem komplet výměnu podlah a nových trubek – dovedete si to asi představit J Topím dále tepelným čerpadlem Mastertherm a regulaci jsem si udělal podle „svého“ bezdrátovými termostaty s hlavicemi jednak pro jednotlivé okruhy (ventily Danfoss) a jednak centrálně pro přízemí a patro. V suterénu je 1 radiátor. Celé to honím 1 Grundfosem 25 – 40, který spínám bezdrátovým termostatem v kuchyni, což je místnost, kde se pohybuji nejčastěji a je nejhůře „vytopitelná. Bohužel mě podlahovku dělala firma bez projektu, pouze po konzultacích s projektantem, takže nevím délky okruhů L Ale o co mi jde: mám problém s vytopením některých místností, dneska už vím, že je to zřejmě problematika průtoků jednotlivými větvemi, prostě uvažuji tak, že větve s malým hydrodynamickým odporem kradou tlak těm s odporem větším. Snažil jsem se to právě doregulovat těmi různými hlavicemi na jednotlivých větvích systému, ale je to hrozně složité. Dneska už také vím, že přes bezdrát cesta nevede, ale i když se data dostanou kam mají, tak to prostě seřídit nemohu. Prosím o radu nebo nápad jat to celé zracionalizovat? Přikládám schéma rozvaděčů a obrázek kotelny (TČ je v jiné místnosti). Budu Vám moc vděčný za radu, už se s tím trápím hodně dlouho. Díky moc.

   Problém s regulací topení. Pro správné posouzení stavu popíšu celou historii daného systému. V roce 1994 bylo zprovozněno v novostavbě topení s kotlem na koks a deskovými radiátory. Protože uživatelé domu jsou starší lidi a v obci měl být v budoucnosti zaveden zemní plyn, byl v listopadu 1996 vyměněn kotel za kotel Viessmann na lehký topný olej, s tím, že po zavedení plynu bude přebudován na plynový. Jako regulaci byl použit Trimatik II T40 IP20D objed. číslo 7450285 a čtyřcestný ventil ovládaný servopohonem MK Komextherm Praha.
   Po zavedení plynu v lednu 2001 dodavatel kotle začal hledat problémy s přeměnou hořáku na plyn, a proto byl do systému vložen plynový kotel Dakon, s tím, že regulace na kotli Viessmann obsluhovala dál systém a místo kotle Viessmann spouští kotel Dakon. Veškeré další rozvody zůstaly po celou dobu původní, pouze radiátory byly osazeny termostatickými hlavicemi.
   Vytápění pracuje spolehlivě. A nyní přichází důvod mého dotazu. Jak už jsem předeslal, uživateli domu jsou starší lidi a začalo jím vadit, že servopohon čtyřcestného ventil je téměř soustavně v pohybu a přes rozvody se zvuk přenáší po celém domě. Nemůžu říci, jestli tento stav byl po celou dobu provozu anebo tento problém začal až v posledním roce, tedy v době kdy si uživatel toho všiml a začal na tento projev poukazovat.
   Když jsem se snažil vysledovat nějakou logiku daného procesu, jen jsem mohl konstatovat, že servopohon pravděpodobně vytváří sinusovku topné vody a nedokáže ji snížit tak, aby její hodnota zůstala na takové úrovni, aby nepotřebovala zásah regulační jednotky. Dle mého názoru je doba, po kterou běží motorek servopohonu, příliš dlouhá. Doba není vždy stejná a je i 15 vteřin, což posune ventil o desetinu svého rozsahu. Když jsem pozoroval pohyb ventilu, dalo by se říci, že se pohyboval v rozmezí dvou desetin rozsahu a stále sem a tam.
