Rád bych znal Váš názor na zapojení „anuloidu“ do systému vytápění. Zdrojem tepla budou dva zdroje tepelné čerpadlo a tepelný výměník z krbu. Oba zdroje by byly napojené do „anuloidu“ (obsah cca 500–750 l), ze kterého by byla napojená otopná sestava RD kde část bude vytápěna podlahovým topením, a část radiátory. Do okruhu pro podlahové topení by byla vedená přes třícestný ventil s regulaci do radiátorů přímo z anuloidu. Je moje myšlenka uskutečnitelná, nebo je to nereálné? Děkuji.

   Dobrý den pane Valter, mám dotaz, zda byste byl ochoten za finanční úhradu (i neoficiální) provést posouzení rekonstrukce topného systému ve větším rodinném domě.
Jedná se vlastně jen o posouzení správnosti + případné návrhy změn při (snad jednoduchém) doplnění stávajícího topného systému s plynovým kotlem dalším zdrojem, kterým je kotel na dřevo s akumulačními zásobníky. Děkuji za odpověď.

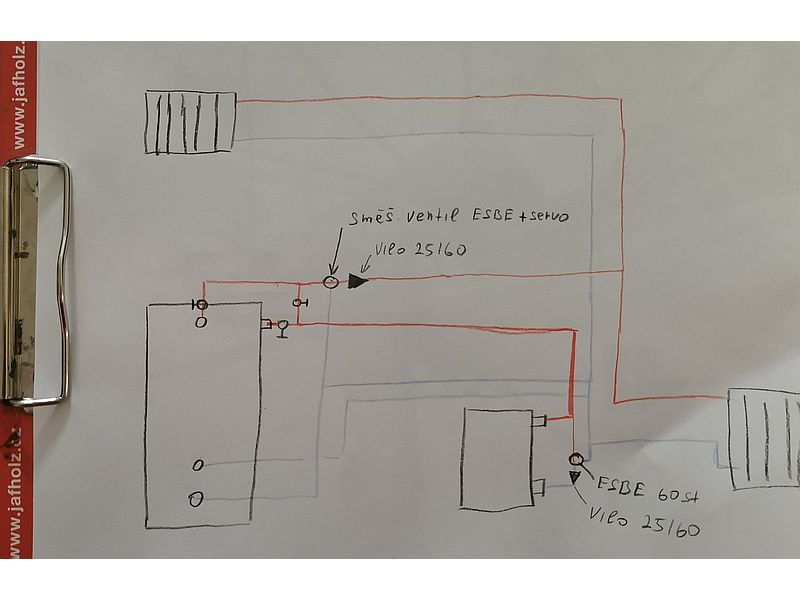

   Vážený pane Valtře, při hledání systému regulací Amit již v minulosti jsem narazil na Váš web a inspiroval se pár drobnosti. Sám mám doma PLC od Amitu a řídím si systém vytápění RD, kde je starý kotel na uhlí, kotel na plyn a solární systém s bojlerem 300l a aku nádrží 300l. V příloze pak zašlu zapojení aktuálního systému, kde je nutné ruční přepínání zdrojů topení a je to otravné (hlavně pro manželku :-D).
   Aktuálně bych chtěl provést výměnu starého kotle na uhlí za nový kotel na dřevo. V budoucnu pak vyměnit starý plynový turbo kotel za kondenzační. S tím souvisí úprava zapojení celého systému, tak aby byl plně automatický a mohl bych využít jeho maximální potenciál. Topný okruh se bude skládat ze stávajících litinových radiátorů opatřených termostatickými ventily, avšak vyměním staré samotížné potrubí za měděné rozvody. Po stránce regulace teplot a čerpadel jsou mi všechny podrobnosti celkem jasné a jsem schopen si to naprogramovat, jak budu potřebovat. Bohužel nejsem úplně topenář a nemám v této oblasti žádné zkušenosti. Proto se obracím na Vás, kdy snad budeme mít z praxe dost poznatků o hydraulickém zapojení systému, tak aby se to nehádalo. Oslovil jsem pár topenářů pro realizaci, ale nikdo pomalu ani nechápal co po nich chci, takže je to celkem marné...
   V druhé příloze naleznete návrh nového zapojení ve dvou variantách. Nyní trochu popíšu obě varianty a případné nejistoty, abych se mohl rozhodnout, kterou z nich zvolit. V obou návrzích nejsou žádné filtry, ruční uzavírací ventily, pojišťováky apod. kvůli zjednodušení. To samozřejmě ve finálním návrhu bude, s tím už pak nemám problém V obou variantách je v systému nezávisle zapojen solární okruh, který nahřívá aku nádrž i/nebo bojler (není zakresleno). Tento ohřev nemá vliv na hydraulické zapojení systému.
Varianta 1: Paralelní zapojení kotlů do AKU nádrže, která by měla sloužit i jako hydraulické vyrovnání (aspoň jsem to takto dočetl). Je možný provoz obou kotlů zároveň (u každého kotle na výstupu osazena zpětná klapka). Kotel na plyn bude řízen v závislosti na požadavku na topení a teplotě v AKU nádrži (při dostatečné teplotě se nejdříve vyčerpá AKU nádrž, poté sepne plynový kotel). Kdykoliv do tohoto systému se dá zatopit kotlem na dřevo, který bude předávat teplo do topného okruhu a přebytek do aku nádrže. Zpětná teplota v kotli na dřevo bude řešena termostatickým směšovacím ventilem (65°C) dle požadavku výrobce. Topný okruh bude řízen na výstupní teplotu dle ekvitermy za pomocí směšovacího ventilu.
VÝHODY – ověřené a funkční zapojení.
NEVÝHODY – nelze využít teplo z AKU nádrže do maxima, jakmile bude teplota na výstupu z aku nádrže např. o 10°C menší než žádaná teplota, tak se zapne kotel na plyn, a přitom v AKU nádrži může být klidně ještě 40°C. Nevím, jak řídit teplotu plynového kotle, pokud nastavím stejnou jako bude žádaná teplota pro TO a bude plně otevřen směšovací ventil, tak se bojím, aby část tepla nešla přes AKU nádrž.
Varianta 2: Plynový kotel zapojen přímo do kruhu topení přes 3cestný ventil, kterým se bude řešit provoz přes plynový kotel nebo mimo něj. Jinak je princip zapojení velmi podobný variantě 1 včetně možného provozu obou kotlů zároveň.
VÝHODY – při provozu na plynový kotel lze více využít teplo z AKU nádrže až dokud výstup z AKU nebude menší než teplota zpátečky TO, pak se uzavře směšovací ventil topného okruhu a už si řídí teplotu pouze sám plynový kotel. Při provozu pouze na plynový kotel si sám kotel bude lépe řídit teplotu a ideálně využít kondenzačního režimu.
NEVÝHODY – nejsem si jist hydraulickým zapojením plynového kotle, aby se nehádali dvě čerpadla za sebou (čerpadlo plynového kotle a čerpadlo topného okruhu). Čerpadlo TO mohu samozřejmě vypnout při provozu plynového kotle.
   Čerpadlo na topném okruhu bych chtěl využit Grundfos Alpha2 v autoadaptivní režimu, aby si reguloval výkon v závislosti na odporu topného okruhu (při uzavření některých radiátorů). Aktuálně totiž při pevně nastaveném výkonu čerpadel (staré typy) se pak projeví vyšší hluk v okruhu, když už je třeba polovina radiátorů uzavřených. Případně jestli toto hydraulické vyvážení topného okruhu lze řešit vyvažovacím ventilem na zpátečce (jestli jsem správně pochopil jeho funkci)?
Děkuji moc za Vaše postřehy a případné připomínky k návrhu.

   Dobrý den pane Valtře, obracím se na Vás opět s prosbou, nechal jsem se ukecat do tepelného čerpadla z důvodu možnosti získání dotace.
Teď po spuštění nastal problém s tím, že mi přijde, že se mi systém nějakým způsobem hádá.
V příloze zasílám pár fotek zapojení a pokud budete mít chvilku, tak bych Vás poprosil o kontaktování, abych nemusel psát dlouhý mail.
