Dobrý den, našel jsem na TZB info článek, který se zabýval návrhy akumulačních nádrží a byl zde uveden kontakt na pana Šotkovského, který mně na Vás odkázal. I když si myslím, že jsem profesně zdatný i přesto bych si rád nechal zpracovat projekt na vytápění rodinného domu – moje představa je – primární zdroj elektrokotel, krbové kamna s teplovodním výměníkem, 1 m3 akumulační nádrž v budoucnu připojená i na FVE, podlahové konvektory a pár otopných těles, samostatný bojler 200 l. Měl byste zájem mi tuhle sestavu napočítat a navrhnout? Jediné, z čeho mám obavy, tak je regulace a seřízení celého systému, aby fungoval, tak jak má, a aby se to celé neladilo další tři roky, jako to bylo u jednoho známého. V případě, že byste měl zájem, prosím kontaktujte mně na níže uvedené kontakty. Pokud ne, prosím zašlete mi kontakt na někoho, kdo se podobnými věcmi zaobírá – není vás mnoho a všechny, které znám, dělají jen velké kotelny. Předem děkuji za odpověď. S pozdravem a přáním hezkého dne.

   Dobrý chtěl bych se zeptat, jestli je možný u Vás udělat návrh projekt topeni jedna se obyt. Zdroj tepla peletovky s výměníkem a elektrokotel. Děkuji za odpověď. Hezký den.

   Dobrý den, dovolím si navázat na naši konverzaci z konce minulého roku (otopna-soustava-2-aku-serie), protože mi přišla hodně přínosná. Jelikož se blíží termín realizace výměny kotle s akumulací, původní návrh jsem probíral na dálku s projektantem, a i s tím, kdo bude vše zapojovat. Měl jsem dostatek času popřemýšlet o původním návrhu a na základě Vašich poznatků, projektanta a taky dodavatele jsem některé věci přehodnotil a návrh přepracoval. I tak bych se Vás chtěl na některé věci zeptat, protože projektant ani dodavatel nejsou vždy za jedno, tak bych v tom chtěl mít jasno aspoň já.

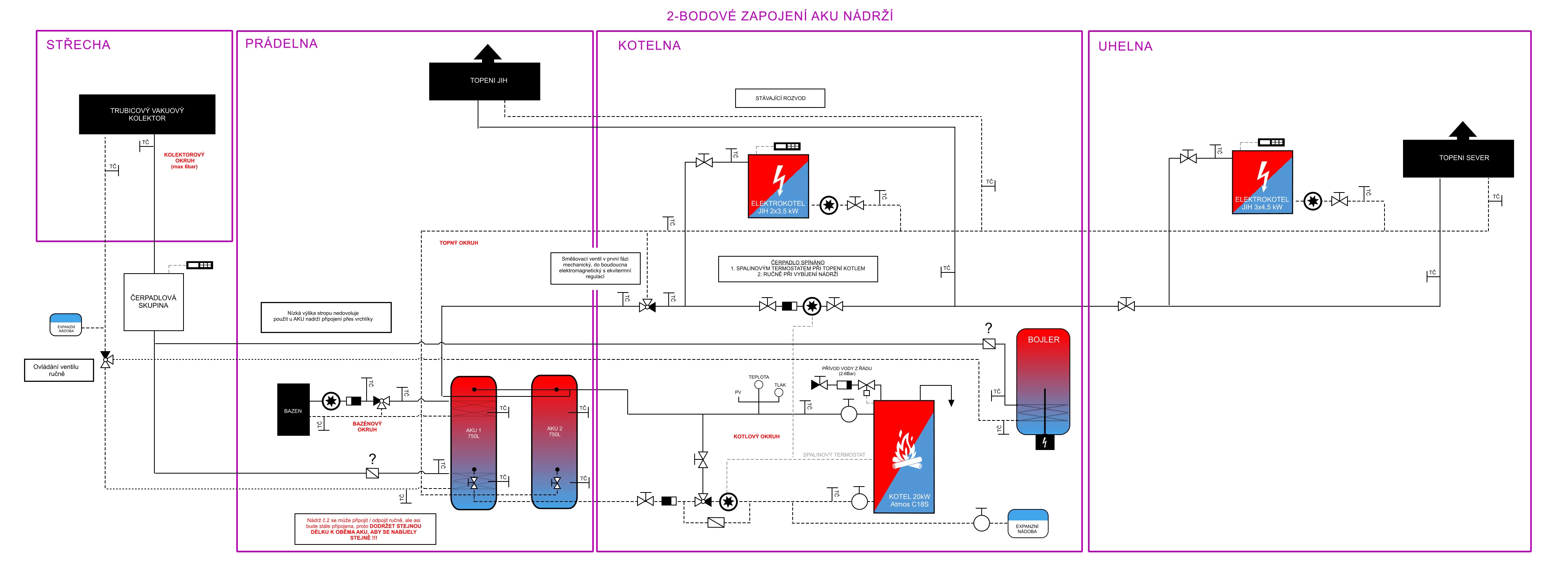

   Úvodem k návrhu bych snad jen zmínil, že přestavba se tyká 3 místností, do kotelny se už nevejdou 2x AKU (750L) nádrže, tak budou o místnost vedle (v prádelně), a druhý elektrokotel zůstává na původním místě v místnosti na druhé straně, v uhelně.
- jsem názoru, ze AKU nádrže raději zapojit osvědčeným způsobem paralelně 2 bodově (vrchlík už je skoro u stropu, tak nelze použít vývody) a dodržet stejnou délku připojení, aby se mohly rovnoměrně dobíjet, vybíjet (ručně ventilem se da vždy připojit/odpojit jedna z nádrží).
- když jsem o zapojení kotle a AKU přemýšlel, jediné zapojení, které mě napadlo a snad by mělo fungovat (teplá voda jako první do okruhu kotle, dokud se kotel neohřeje, pak postupně směrem k topení a přebytek tepla do AKU) je KOTEL -> kolem paralelně zapojených AKU -> až pak topení a zpátečka TOPENI -> kolem AKU -> KOTEL (dodavatel mi nakreslil návrh podobný, ale zpátečka už byla jen TOPENI-> a pak mezi AKU a KOTEL).
- nejsem zastáncem úplné automatizace, spíš něco mezi, v návrhu kromě příložného termostatu jsou ručně ovládané směšovací, přepínací ventily (do budoucna u směšovacího ventilu topení budu uvažovat o zapojení ekvitermní regulace, podle toho, jak to bude všechno fungovat).
   Jestli Vás mužů poprosit o zhlédnutí přiloženého návrhu, jestli by to takto mohlo fungovat (topení, nabíjení, vybíjení), na co si dát pozor při realizaci, jestli jsem něco podstatného nepřehlédl.
MOJE NEJASNOSTI:
A) Kam se obvykle umisťuje automatické spínání čerpadla topení?
 1. V návrhu jsem ho připojil stejně jako čerpadlo kotlového okruhu na spalinový termostat, ale nejsem přesvědčený, že je to úplně správně. Když budou AKU prázdné tak to je asi jedno, ale když budou částečně nabité, než se dostane nějaká teplá voda z okruhu kotle směrem k topení, tak čerpadlo topení několikrát prožene obsah AKU pres topeni a teplota voda v AKU se smíchá, už nebude ostrý přechod tepla nahoře, studená dole, uvažuji správně?
 2. Pak mě napadlo připojit spínání čerpadla na trubku od kotle směrem k nádržím, jak tam bude 80st, tak spustit čerpadlo (tato varianta se mi jeví jako použitelná).
 3. Další je varianta až mezi výstup AKU a topení, před směšovacím ventilem topení. Ale dorazí tam tepla voda vůbec, když ještě neběží čerpadlo topení a okruh se asi uzavře pres KOTEL-AKU?
B) Pro jednu AKU plánuji do budoucna připojení solárního kolektoru, tak má v sobě výměník. Mimo topnou sezonu bych si představoval, že solární kolektor bude vyhřívat bojler (ten má i topnou spirálu, když se voda přes den neohřeje pres solár) a přebytek tepla ze solárů bych přesměroval do AKU. Z této AKU bych chtěl odebírat uložené teplo do výměníku bazénu (jediný spotřebič pro nabitou AKU mimo topnou sezónu). V případě že by byla tato AKU po nějakém čase hodně nabitá, chtěl bych ji ochladit propojením s druhou nádrží (pouze ruční ventil, žádné čerpadlo v okruhu nepoběží, aby se voda třeba přes celou noc samovolné promíchala mezi oběma nádržemi). Je mi jasné že se ztratí přechod teplá nahoře/studená dole, ale to by zas tak nevadilo. Stačil by ve spodní části vodorovný propoj s ručním ventilem uprostřed. Nahoře jsou nádrže vodorovně propojené.

Dobrý den pane Valtře, šťastnou náhodou jsem objevil Vaše web-stránky a nemohl jsem se odtrhnout od diskuzí, dokud jsem vše nepřečetl. Stejně tak jsem přečetl Vaši hezkou knihu a pak jsem koupil ještě jednu jako dárek pro kamaráda, který se trápí s topením jako já. Obdivuji Vás, jak dokážete najít čas a nastudovat a řešit různé problémy ve svém volném čase. To se vidí málo. Váš přístup a nezištnost pomáhat jsou obdivuhodné. Váš konkrétní a srozumitelný přístup k řešení problémů mě inspiroval k tomu, abych Vaší laskavosti využil a poprosil Vás o konzultaci. Předem upozorňuji, že Vaše rady nechci zadarmo. K finančnímu vyrovnání potřebuji, abyste mně napsal, kolik korun a kam je poslat.

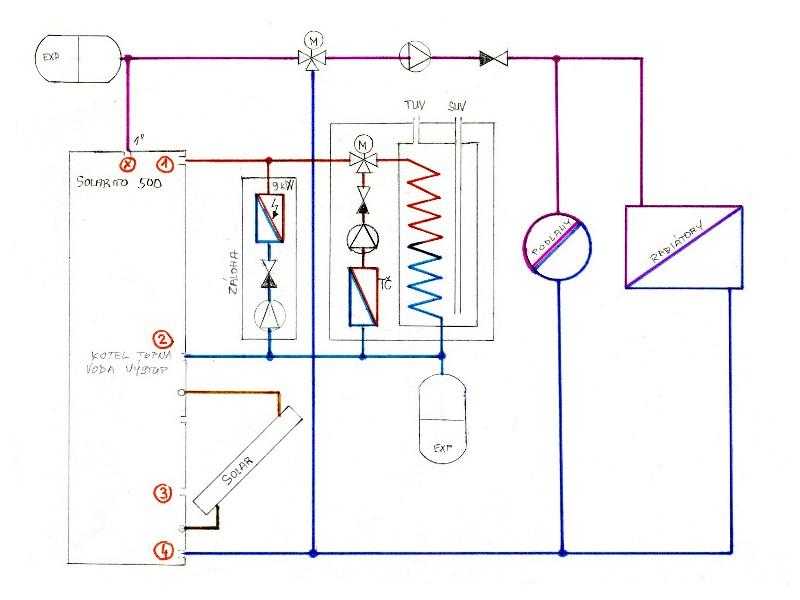

   V mém rodinném domě chystám rekonstrukci topení, které nebylo před 15 lety uděláno optimálně. Teprve když jsem se začal o topení zajímat (amatérsky jako koníček), zjistil jsem řadu nesrovnalostí a mimo jiné i to, že mně tenkrát neprovedli hydraulické vyvážení. Dotazoval jsem se topenáře, ale ten mně řekl, že v RD se to dělat nemusí, že stačí, když mám regulaci topení ETATHERM. Na topenáře už nemám páky a rád bych pro nového topenáře měl připravené požadavky, jak to má být udělané. V příloze posílám schémata zapojení topení: stávající zapojení, dále zapojení podle doporučení z dokumentace Reflexu jak zapojit akumulační nádobu SOLARITO (obrázek nádoby posílám v kopii) a zjednodušené schéma podlah /radiátorů v mém domě s údaji podle projektu topení.
ZAPOJENÍ TOPENÍ
   Jako hlavní zdroj tepla mám Tepelné čerpadlo (TČ) Thermia AB (nyní Danfoss) Villa Classic 105 10,5 + 6 kW (voda-voda), které ohřívá topnou vodu pro akumulační nádobu REFLEX SOLARITO 500 litrů (viz schéma nynější zapojení). Akumulační nádoba stojí vedle sebe na stejné podlaze jako tepelné čerpadlo. TČ pracuje nezávisle na teplotách místností. Je řízeno teplotou zpátečky z akumulační nádoby do TČ a ekvitermní regulací dle venkovní teploty. Okruh topné vody z TČ do akumulační nádoby je poháněn čerpadlem Grundfos Alpha+ 25-40. Stejné čerpadlo zajišťuje oběh vody při ohřevu TUV pomocí TČ. Okruh topné vody z akumulační nádoby do podlah a radiátorů je poháněn čerpadlem Grundfos Alpha-2 25-80. Jako záložní zdroj topení mám elektrokotel Protherm 9 kW (pouze pro případ havárie TČ). Z akumulační nádoby jsou napájeny topné okruhy pro 21 podlah a pro 10 deskových radiátorů. Každá z 21 místností (kde je vytápění podlahy hlavní zdroj tepla) má prostorové teplotní čidlo, podle kterého řídí příslušný pohon ETATHERM ventil na rozdělovačích podlahového topení OVENTROP 1404554-56 (rozdělovače jsou bohužel pouze s regulační vložkou bez průtokoměrů). Nikdy se mně nepodařilo dosáhnout toho, aby teplota zpátečky z akumulační nádoby (500 litrů) do TČ (teplotní spád) byla maximálně o 10°C nižší než topná voda. Za každých okolností je teplotní diference větší. Při maximálních otáčkách oběhového čerpadla Grundfos Alpha+ 20-40 v okruhu nahřívání akumulační nádoby je teplota zpátečky o 14-17°C nižší, než teplota výstupní vody z TČ. Je možné, že by se na tom může podílet protiproudové zapojení oběhových čerpadel topného okruhu a okruhu tepelného čerpadla? Nedovedu si představit, že by oběhové čerpadlo nestačilo svým průtokem na akumulační nádobu 500 litrů. V servisním manuálu k tepelnému čerpadlu je poznámka, že pokud není tlakový spád 5-7°C (topná voda minus vratná voda), jde o chybu v instalaci topení, kterou je třeba odstranit. Instalatér mě na to řekl, ať jsem rád, že to topí a nešťourám se v tom. Už jsem si myslel, že je příčina v nízkém výkonu TČ, které by nestačilo na vytápění akumulační nádoby to je, že studená voda zpátečky z podlah a radiátorů stačí ochlazovat 500 litrů topné vody v akumulační nádobě rychleji než jí TČ stačí ohřát. Proti tomu ale svědčí výsledky pokusu, který jsem nechtěně provedl v letošní zimě, když přestalo fungovat tepelné čerpadlo.
   Do okruhu topení mně nouzově připojili elektrokotel o výkonu 9 kW. Omylem byl elektrokotel zapojen "obráceně" tak jak je nakresleno ve schématu stávající zapojení (zpátečka elektrokotle je napájena z výstupu SOLARITO a teplý výstup elektrokotle je napojen do zpátečky topení. Přišel jsem na to až dodatečně při provozu topení. Při tomto chybném zapojení mě však čekalo překvapení, dům byl najednou i při několikadenních mrazech -8°C až -19°C trvale přetopen a prostorový termostat elektrokotel vypínal. Napadlo mě, jestli není nějaká zrada v cirkulaci topné vody kolem nádoby SOLARITO. Když dům vytápělo pouze tepelné čerpadlo, také nahřálo topnou vodu v SOLARITO na 45°C, ale dům nebyl nikdy, přetopen jak při provozu pouze s elektrokotlem. Výsledek pokusu svědčí o tom, že když stačil vytopit dům elektrokotel 9 kW, tak na to musí stačit i TČ. Vysvětlení proč elektrokotel topil lépe, než TČ by mohlo být v tom, že bylo v okruhu topné vody sériově další oběhové čerpadlo elektrokotle.
OTÁZKY
- Co udělat pro to, aby nebyl tak veliký teplotní spád na akumulační nádobě při natápění nádoby tepelným čerpadlem?
- Jak optimálně zapojit akumulační nádobu do systému topení (vstupy a výstupy pro TČ a elektrokotel a vstup a výstup pro podlahy/radiátory), kam oběhové čerpadlo a expanzní nádobu.
   Mohl byste mně prosím nakreslit do schématu NÁVRH, jak topný okruh optimalizovat? Před rekonstrukcí potřebuji odborný názor, jak topení udělat. Do podlah by měla trvale obíhat teplá voda ze SOLARITO, i když neběží tepelné čerpadlo pro topení (TČ buď ohřívá bojler TUV nebo stojí kompresor TČ). Zapojení jsem udělal tak jak doporučuje pro SOLARITO výrobce. Podle Vašeho doporučení by ale měl být vstup topné vody z TČ v nejvyšší části akumulační nádoby a výstup vratné vody v nejnižším bodě. Dotazem u REFLEXu jsem nepochodil. Nevysvětlili mně, jestli je to jedno, kam trubky do a z akumulační nádoby napojím anebo jestli musím striktně dodržet doporučená místa napojení vstupů a výstupů nádoby. Udělám to podle Vašeho doporučení. Výstup z TČ do návarku v pokličce SOLARITO a zpátečku do TČ do nejnižšího návarku SOLARITO. Jen nevím, kam napojit trubku zpátečky z podlah a z radiátorů. Společné ústí (zpátečka do TČ a zpátečka z podlah a radiátorů) asi nebude možné pro protiproudní zapojení čerpadel. Nevím, kterou zpátečku mám dát do dolní části SOLARITA, a kterou do návarku o etáž výše. Mohl byste mně prosím zakreslit do schématu eventuální opravy, nápady, další komponenty?
OSTATNÍ DOTAZY
HYDRONICKÉ VYVÁŽENÍ PRŮTOKŮ ŠKRCENÍM
   Ve Vašem postupu hydraulického vyvážení jsem nenašel pokyn, zda, při provádění škrcení na jedné větvi, zůstávají všechny ostatní právě neseřizované větve otevřené anebo jsou všechny zavřeny a otvírá se jen ta co se škrtí. Předpokládám, že všechny větve během seřizování zůstanou otevřené. Také nevím, jak zvolit pořadí vyvažovaných podlah, když je had v podlaze / radiátor v prvním patře blíž ke zdroji než vzdálenější had v podlaze / radiátor v přízemí.
AUTOMATICKÉ VYVAŽOVACÍ ARMATURY
   Jaký prosím máte názor na automatické vyvažovací armatury například Danfoss ASV-PV nebo Oventrop Hycoco DTZ a Hydromat-DTR? Znamenají skutečně takový přínos pro hydraulickou optimalizaci /vyvážení topné soustavy například pro topení v mém rodinném domě? Nebo stačí provést hydraulické vyvážení podle Vašeho návodu nastavením průtoků radiátory/podlahami? V mém stávajícím okruhu mám nyní 1 manuální regulátor diferenčního tlaku na výstupu topné vody (je společný pro radiátory i podlahy).
FILTRY TOPNÉ VODY
  Stačí do okruhu topné vody (zvlášť pro okruh tepelného čerpadla a zvlášť pro okruh radiátorů/podlah) zařadit mosazné "Y" filtry? Má nějaký význam použít podstatně dražší hydro-cyklonový a magnetický filtr topné vody Fernox TF-1? Při čištění/proplachu filtru od zachycených nečistot by nemělo dojít k velké ztrátě topné vody, aby se topná voda neznehodnocovala zavzdušňováním při dopouštění/náhradě objemu topné vody ztraceného při proplachu filtru.
UMÍSTĚNÍ OBĚHOVÉHO ČERPADLA
   Je rozdíl, když se oběhové čerpadlo topné vody zapojí na výstupu do podlah / radiátorů z akumulační nádoby anebo do zpátečky topení?
OLEJ DO TOPNÉ VODY
   Jak se zajistí, aby se olej v topné vodě rovnoměrně rozptýlil a neudělal mastná "oka“? Kolik mám dát oleje na 1000 litrů topné vody?
 TEPLOTA ZPÁTEČKY
   Z vaší knihy jsem nepochopil tvrzení, že každý kotel potřebuje teplou zpátečku, a že se i provádí směšování, aby se teplota zpátečky udržela. Na druhé straně se tvrdí, že co nejstudenější teplota zpátečky je ideál, neboť prodlouží dobu chodu kompresoru tepelného čerpadla a tím sníží počet startů kompresoru. Vyplývá z toho něco pro můj systém topení?
   Nezapomeňte mně prosím poslat číslo Vašeho účtu a výši honoráře za Váš čas a ochotu se mými problémy zaobírat. Děkuji za Vaši pomoc.
