IRC regulace místností

Individuální regulace místností.

Evohome s Vitodens 100w

Napsal uživatel Jaroslav Valter dne .

   Dobrý deň, chcel by som sa spýtať na Váš názor. Mám doma Vitodens 100w+radiatorové vykurovanie. Doteraz sme ovládali kúrenie s PT59 OpenTherm s vplyvom na vnútornú teplotu podľa ekv. krivky. Všetko šliapalo, len jedna miestnosť sa mi nechcela dokúriť.
   Teraz sme nainštalovali systém Honeywell Evohome s hlavicami HR92. Už len pri nainštalovaní hlavíc bez centrálnej jednotky som si všimol lepšie ovládanie termostatických hlavíc a dokonca sme mohli ísť len na ekv. krivku bez vplyvu vnútornej teploty. Kotol dokonca aj vypol, čo sa nám predtým nestalo, nakoľko sa jedná o veľký rodinný starší dom aj keď zateplený. Po nainštalovaní centrálnej jednotky sme dali spínanie kotla na spínacie relé, kde centrálna jednotka dáva signál pri požiadavke kúriť s každej miestnosti. Kotol je nadstavený na stálu teplotu 60st. Moja otázka je, čo by bolo podľa vás lepšie? Používať spínacie bezdrôtové relé a kotol mat na stálu teplotu (všimol som si aj cyklovanie hlavne ak je potreba kúriť len jeden, dva radiátory), alebo dať kotol na ekviterm. krivku bez vplyvu miestnosti a centrálna jednotka by bola využitá len na ovládanie hlavíc cez wifi. Jedná sa mi trosku o ekonomické riešenie a chránenie kotla. Ďakujem za odpoveď.

Nadřazené řízení kotle

Napsal uživatel Jaroslav Valter dne .

   Dobrý den, narazil jsem na Vaše stránky jvalter.cz a strávil čtením celý den. Obrovské množství užitečných informací, děkuji za ně.
Jsem v situaci, kdy se chystám vybrat nový kotel pro nový dům s tím, že si chci postavit regulaci s pomocí http://unipi.cz. Kotel chci řídit pomocí OpenTherm.
Někde na Vašich stránkách jste psal, že má smysl uvažovat o kotlech Viessmann, Vaillant nebo Junkers. Jsou to v podstatě značky, ke kterým jsem dospěl i já. Nikde v dokumentaci k těmto kotlům jsem však nenašel explicitně napsané, že by podporovaly OpenTherm. Na vašich stránkách jsem našel několikrát zmínku o kotlích Viessmann Vitodens v souvislosti OpenTherm.
Chtěl bych se zeptat, jestli všechny kotle Vitodens podporují OpenTherm a jak je to s Vaillant, Junkers, případně dalšími kotly, které by stály za zvážení. Děkuji za odpověď a přeji pěkný víkend.

Zapojení termostatu na termohlavici

Napsal uživatel Jaroslav Valter dne .

   Dobrý den, chtěl bych Vás požádat o radu. Máme podlahové vytápění s kotlem Protherm Panther 12kw výkon. Máme rozdělovač se sedmi okruhy, o víkendu jsme se pokoušeli zapojit prostorové termostaty v místnostech a nastal tento problém.
   Na jednotlivé okruhy jsme dali termostatické hlavice http://www.ivarcs.cz/cz/elektrotermicka-hlavice-ivar-te-3041-24-v-ivar-te-3040-230-v-ivar-te-3061-24-v-0-10v - 3040 bez proudu zavřeno a k tomu máme tyto termostaty http://www.ivarcs.cz/cz/prostorovy-termostat-ivar-tae a http://www.ivarcs.cz/cz/tydenni-prostorovy-termostat-bezdratovy-ivar-dcpf85bc-ivar-trd01b , zapojoval to elektrikář, který toto nikdy nedělal. Zapojili jsme to přes Wago spojky a když na termostatu v pokoji nastavím např. 23 stupňů, led dioda je zhasnutá a termostatická hlavice se uzavře, když dám teplotu na 18 °C, led dioda se rozsvítí a hlavice otevře.
   Bohužel jsou teď svátky a během 14 dnů sem nikoho nedostanu. Topení funguje, ale člověka štve, že do toho investoval poměrně dost peněz, a když to správně nefunguje, tak je to zbytečná investice.
   Nevíte, v čem by mohl být problém? Termostaty jsou zapojeny správně, podle návodu. Kdybyste chtěl poslat fotografie zapojení nebo cokoliv upřesnit, není problém. Předem děkuji za radu.

Návrh zónové regulace

Napsal uživatel Jaroslav Valter dne .

   Dobrý den pane Valter, narazil jsem na Vaše stránky, a protože se mi líbí i Vaše názory, dovoluji si tímto napsat prosbu o další Váš názor…
   Prostřednictvím svého známého, který je velmi zdatný HW i SW vývojář bych rád realizoval systém vytápění RD který stavíme. Systém by měl zajistit maximální tepelný komfort – prostřednictvím zónové regulace a co nejvíce minimalizovat ztráty způsobené regulací. Jako zdroj topné vody bude použit kondenzační kotel THERM 17 KDZ http://www.gas.cz/download/2940/pdf/navod-k-pouziti.pdf a systém bude mít možnost nastavovat jeho výstupní teplotu, zapínat a vypínat kotel a řídit otáčky oběhového čerpadla ve 3 stupních. Účinnost kondenzačního kotle a systému jako takového by měla být větší, čím menší bude teplota topné vody. Zkusím zkráceně popsat moji navrhovanou představu regulace a potom by mě zajímal Váš názor na to.

Termostatické hlavice ANO či NE

Napsal uživatel Jaroslav Valter dne .

   Dobrý večer prajem! Chcel by som Vás poprosiť o radu ak by to bolo možné: uvažujem o výmene starých ventilov na liatinových radiátoroch za nové termoregulačné ventily a hlavice. Potreboval by som vedieť, či má takáto zmena zmysel, a či k úspore nákladov na kúrenie stačí vymeniť len samotné hlavice a ventily a ak áno, akú značku by ste mi odporúčili (nie príliš drahú). Bývam v 2-podlažnom rodinnom dome, ktorý vykurujem plynom a plyn zároveň používam na ohrev TÚV, mám asi 15 ročný kotol s bojlerom vo vnútri kotla. Veľmi pekne ďakujem za cenné postrehy a rady, nakoľko som v tejto oblasti laik a akákoľvek rada má pre mňa cenu zlata.

IRC a ekviterm; silný kotel

Napsal uživatel Jaroslav Valter dne .

   Dobrý den, v RD, kde jsou po zateplení spočítané tepelné ztráty na 7kW při -15°C, mám instalovaný turbokotel Vaillant VU-122-5 (regulace výkonu 6,3–12kW ) + ekvitermní regulaci VRC410s. Protože každou místnost využíváme jinak, byla dodělána IRC regulace, pomocí které si nastavuji teploty v místnostech. Nyní bych se chtěl zeptat:
   1. Nastavení ekvitermní křivky je mi jasné, ale pokud ji nastavím opravdu přesně, pak systém nebude mít sílu na dotápění místností kde IRC regulace přepne z útlumové teploty do pracovní. To znamená, že je potřeba zvednout křivku? Je nějaké pravidlo o kolik?
    2. Útlumy místností IRC regulací je lepší dělat o max. 2°C nebo je to jedno z hlediska ekonomiky?
   3. Výkon kotle je větší, než by bylo potřeba z hlediska ztrát objektu, proto abych zamezil neustálému zapínání a vypínání kotle, tak IRC regulace při natopení všech místností odstaví kotel, to však vede k tomu, že radiátory jsou chvíli teplé a chvíli studené a pocitově to není v místnosti ono. Je nějaká možnost jak toto vylepšit?
   4. Když ráno IRC regulace přepne obývací pokoj z útlumu do pracovní teploty a sepne kotel, tak kotel nahřívá dle ekvitermní křivky. Protože má kotel nadvýkon, po chvíli dosáhne teploty otopné vody a vypne. Za chvíli však opět vodu dohřeje a zase vypne. A takto pořád dokola, dokud nedosáhne v místnostech požadovaných teplot a není odstaven IRC regulací. Nebylo by lepší z hlediska ekonomiky provozu (a komfortu) aby kotel nejel dle ekvitermní křivky, ale stále ohříval vodu, dokud místnost nedosáhne požadované teploty?

Individuální regulace místností s NOA70

Napsal uživatel Jaroslav Valter dne .

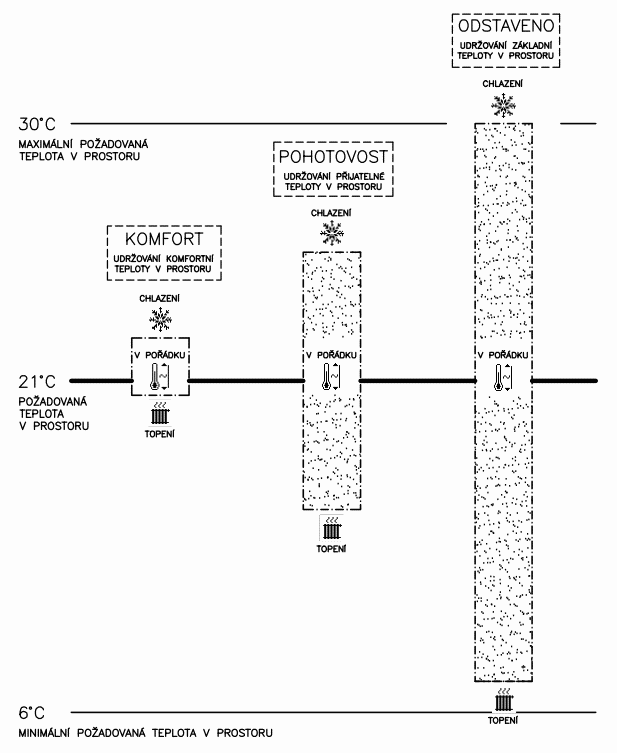

Jak udělat s NOA klimatizování místností   Byl jsem postavem před problém udělat inteligentní a uživatelsky příjemnou regulaci teploty jednotlivých místností. Protože se jedná o klimatizování prostoru tz. topení a chlazení více místností, tak jsem se do problému více ponořil. Výsledek předčil i mé očekávání a je hodně zajímavý, tak se o něj podělím.
   Pokud bychom řešili jen topení nebo chlazení tak problém není. Vytvořil by se časový plán se žádanou teplotou a je vyřízeno, ale jak docílit aby uživatel nemusel zadávat jednu žádanou hodnotu pro topení a druhou pro chlazení, když pominu časové plány a zároveň aby regulace nebyla závislá na venkovní teplotě, protože ta nás v podstatě nezajímá, mi chceme mít v prostoru požadovanou teplotu ať je venku jakkoli.

Soubory:

navod_noa70_jarda2.pdf
fb_noa70_jarda2_3.html

Kotel Thermona; Regulace rodinného domu; Ekviterm; IRC

Napsal uživatel Jaroslav Valter dne .

   Vážený pane Valtere. Po přečtení knihy regulace v praxi jsem si řekl, že Vás zkusím oslovit s problémem stanovení optimálního druhu regulace vytápění. Nejsem odborník v daném oboru, proto bude následující popis trochu obsáhlejší, za což se předem omlouvám.
   Máme etážové topení v 3 pokojovém bytě o ploše 70 m2. Topení je rozděleno na severní a jižní větev, celkem 5 radiátorů typu KORADO – Radik, které jsou osazeny, termo hlavicemi Danfos. Kotel je závěsný kombinovaný, se 40 l zásobníkem TUV. Typ kotle Therm Pro KX 14, s modulovaným výkonem hořáku 5÷14 kW. Stanovená tepelná ztráta je v projektu vypočítána na 6,2 kW. Zařízení bylo vyprojektováno na provoz s ekvitermní regulací, ovl. kotle program. regulátorem Honeywell CX – 51 a venkovním čidlem (nyní používám regulátor Honeywell CR 04). Po počátečních cca 3 měsících provozu jsem ekviterm opustil (problémy s nastavením ekv. křivky apod.). Nadále bylo zařízení provozováno bez ekvitermní regulace v režimu termostatu PID, jen s časovým programem nastavených komfortních a útlumových teplot. Několik let sem byl spokojen jak s tolerancí úrovně teplot, tak se způsobem a kvalitou celkového ovládání.
